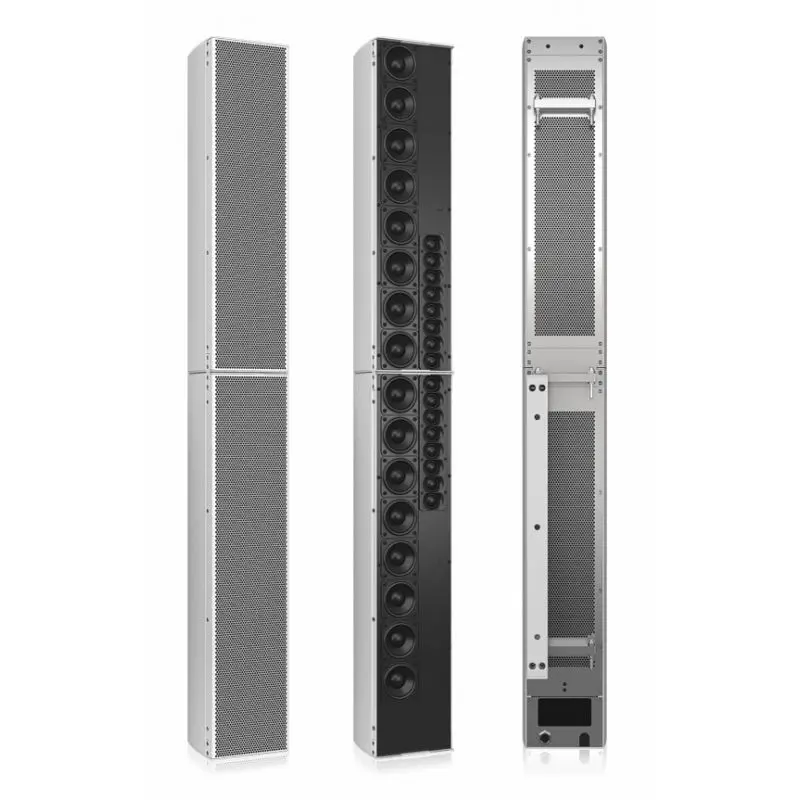

Звуковая колонна Tannoy QFLEX 32
Акустические системы Tannoy QFLEX представляют собой активные звуковые колонны с электронным формированием звукового луча. Их основное назначение – озвучивание больших помещений со сложной акустикой и с повышенными требования к разборчивости звука. Это объекты инфраструктуры, такие как вокзалы и аэропорты, большие торговые центры. За счёт компактных размеров, модели QFLEX могут применяться в помещениях со специальными требованиями к оформлению интерьера, такие как памятники архитектуры, исторические концертные залы или храмы.
Конструктивно модели QFLEX представляют собой вертикальный линейный массив с количеством динамиков от 8 до 64, при этом каждый динамик работает от отдельного усилителя с мощностью 100 Вт. Колонна имеет встроенный блок DSP, который распределяет задержки между динамиками и формирует диаграмму раскрытия в вертикальной плоскости, в соответствии с требуемой зоной покрытия. При этом звуковая энергия в направлении потолка оказывается минимальна, что уменьшает количество отражений и реверберацию, увеличивая тем самым ясность музыкального материала и разборчивость речи. Отдельно стоит упомянуть возможность блока DSP формировать два узконаправленных луча от одной колонны, например для озвучения зала и балкона.
Для программирования колонки предлагается специальная программа BEAMENGINE, которая позволяет визуализировать звуковое давление и форму звукового луча. Сформированную для звуковой колонны настройку можно сохранить в управляющий файл.
Акустические системы QFLEX имеют аналоговый и цифровой AES/EBU вход со сквозными выходами, а также вход сетевого управления VNET. Программа управления позволяет обращаться к любой колонне находящейся в сети, производить мониторинг её состояния, управлять основными блоками и параметрами DSP, такими как громкость, задержка, 8-и полосная параметрическая эквализация. Также через программу управления в колонку загружаются управляющие файлы, формирующие луч. Так как для фокусировки звукового луча требуется регулировка задержек с микросекундной точностью, аналоговый или цифровой входящий сигнал ресемплируется до 96 кГц.
Колонны QFLEX собираются из отдельных элементов, один из которых является основным Master, а остальные дополнительными Slave. Основные входы расположены на Master-элементе. Вспомогательные подключаются к нему и друг к другу через дополнительные Link-разъёмы: цифровой (управление + AES3) и силовой питания.
Каждая модель QFLEX выпускается в двух версиях: в обычной и во влагозащищённой по стандарту IP54, которая не имеет вентиляционных отверстий на задней панели и оснащена герметичными вводами. Так же выпускается модели QFLEX LS-WP (life Safety) с европейским сертификатом безопасности для систем экстренного оповещения. Корпус акустических систем QFLEX допускает покраску под цвет интерьера, что делает колонны незаметными на фоне архитектурных деталей или элементов декора.
Технические характеристики
- Активная акустическая колонна с электронным формированием звукового луча
- Два аналоговых балансных входных и сквозных выходных разъёма A и B
- Цифровой вход и сквозной выход AES3 в составе интерфейса VNET2
- Входной и сквозной разъёмы RJ45 интерфейса VNET2 для мониторинга, управления и передачи AES3 сигнала.
- Модульная конструкция в составе элементов: 1x QFlex 16sb + 1x QFlex 16m-1 + 1x Bracket Qfl ex-WP
- Внутренняя частота оцифровка сигнала и передискретизация AES3 сигнала в 96 кГц для последующей DSP обработки.
- Общее количество динамиков: НЧ 3” х 16, ВЧ 1” х 16
- 32 усилитея класса D мощностью 100 Вт, общая мощность 3200 Вт
- Диаграмма раскрытия в горизонтальной плоскости 120°
- Диаграмма раскрытия в вертикальной плоскости, формируемая электронным способом, в пределах +/- 70°
- Нижнаяя частота контроля луча – 400 Гц
- Равномерное распределение звукового давления регулируемое электронным способом.
- Частотный диапазон 130 Гц – 20 кГц
- Качественное покрытие звуковым полем площадки длиной до 50 метров
- Максимальный уровень SPL на расстоянии 30 метров – 100 дБ
- Металлический корпус из алюминия, окрашенный в белый цвет. Допускается перекраска в цвет помещения.
- Встроенное реле (ток коммутации 0,5А, постоянное напряжение до 50В), срабатывающее при ошибке в работе колонны (нормально замкнутый и нормально разомкнутый контакт). Предназначено для управления любыми внешними цепями в случае поломки.
- Контакты внешнего управления, для переключения двух предустановленных настроек колонны. Могут использоваться в системе пожарного оповещения или в залах с трансформируемым пространством.
- Размеры 1387 x 172 x 150 мм
- Вес 25,25 кг
