Профессиональный генератор-анализатор HDMI сигнала Dr.HD GA 8K Pro
Прошло уже около 10 лет с тех пор, как мы представили на российском рынке первый прибор из этой серии – профессиональный генератор + анализатор HDMI сигнала Dr.HD 5000 Pro. Ни тогда, ни сейчас, ни одна компания на нашем рынке не может предложить похожее устройство по такой цене.
Dr.HD GA 8K Pro – это портативный HDMI 2.1 генератор сигналов, анализатор и тестер, разработанный для проверки соответствия HDMI-систем стандартам HDMI 2.1 и HDCP 2.3. Он поддерживает разрешение до 8K при 50/60 Гц с цветовой субдискретизацией 4:2:0 и 10-битной глубиной цвета, обеспечивая полосу пропускания видео до 40 Гбит/с. Это инструмент для инженеров, интеграторов и специалистов в области аудио- и видеотехники, который помогает проверять и диагностировать работу HDMI-устройств, кабелей и инфраструктуры.
Основные функции генератора-анализатора Dr.HD GA 8K Pro
Генератор сигналов (Signal Generator):
Генерирует тестовые сигналы HDMI 2.1 с разрешением до 8K (7680x4320 пикселей) и частотой до 60 Гц
Поддержка современных технологий, таких как HDR (High Dynamic Range), Dolby Vision, HLG и других.
Возможность тестирования различных форматов и режимов, включая 4K, 1080p и другие.
Анализатор сигналов (Signal Analyzer):
Анализирует входящие HDMI-сигналы, проверяя их соответствие стандартам.
Определяет параметры сигнала, такие как разрешение, частота обновления, глубина цвета, поддержка HDR и другие.
Выявляет несоответствие спецификациям HDMI.
Все это позволяет применять Dr.HD GA 8K Pro во множестве сценариев:
Тестирование HDMI-кабелей: Проверка на способность передавать сигналы 8K и 4K без потерь.
Диагностика устройств: Анализ работы источников сигнала (например, медиаплееров, игровых консолей) и дисплеев (телевизоров, проекторов).
Оценка возможностей: Проверка поддерживаемых стандартов перед покупкой.
Интеграция систем: Проверка совместимости и качества передачи сигналов в сложных AV-системах.
Производство и контроль качества: Использование на производстве для тестирования HDMI-устройств перед выпуском на рынок.
и т.п.
Особенности HDMI генератора-анализатора Dr.HD GA 8K Pro:
- Поддержка HDMI 2.1: Устройство полностью совместимо с последней версией стандарта HDMI, что позволяет работать с самыми современными устройствами и технологиями.
- 8K и 4K: Поддержка разрешений до 8K@60Hz и 4K@120Hz, что делает устройство идеальным для тестирования систем будущего.
- HDR и Dolby Vision: Возможность тестирования и анализа сигналов с расширенным динамическим диапазоном (HDR) и поддержкой Dolby Vision.
- Поддержка различных разрешений и тестовых шаблонов: устройство предлагает до 64 видеорежимов и 33 тестовых шаблона, что позволяет проводить детальный анализ и тестирование HDMI-систем.
- Разнообразие цветовых пространств и глубин цвета: поддерживаются цветовые пространства RGB, YCbCr 4:4:4, YCbCr 4:2:2 и YCbCr 4:2:0 с глубиной цвета 8, 10 или 12 бит.
- Аудио возможности: устройство может использовать внутренний аудиосигнал или внешний вход S/PDIF, поддерживая форматы LPCM 2-канальный, Dolby Digital и DTS 5.1.
- Проверка шифрования HDCP: поддерживает проверку HDCP версий 2.3 и 1.4 с индикацией прохождения или сбоя.
- Функции работы с EDID: чтение и запись EDID позволяют настраивать и проверять совместимость устройств.
- Поддержка CEC управления: обеспечивает контроль и управление подключенными HDMI-устройствами через CEC.
- Портативный дизайн: Устройство имеет компактный дизайн, что позволяет использовать его как в лабораторных условиях, так и на объектах.
- Встроенный литий-ионный аккумулятор емкостью 2910 мАч делает Dr.HD GA 8K Pro идеальным для использования в полевых условиях.
- Простота использования: Интуитивно понятный интерфейс и возможность быстрого запуска тестов.
Dr.HD GA 8K Pro идеально подходит для интеграторов систем, установщиков проектов, производителей кабелей, а также для инженерных и лабораторных испытаний, обеспечивая надежное тестирование и анализ HDMI-сигналов в соответствии с современными стандартами.
Характеристики генератора-анализатора HDMI сигнала Dr.HD GA 8K Pro
- Соответствие стандарту HDMI 2.1 и ниже
- Поддержка HDCP 2.3 и ниже
- Пропускная способность видео: 40 Гбит/с
- Разрешение видео: до 8K@50/60 Гц (YUV4:2:0 10 бит)
- Цветовое пространство RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
- Глубина цвета 8/10/12 бит
- Аудиоформаты: Внутренний HDMI: LPCM 2CH, 48 кГц, 16 бит, Внешний S/PDIF: LPCM 2/5.1CH, Dolby Digital, DTS 5.1, HDMI пропуск: LPCM 2/5.1/7.1CH, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X
- 64 типов видео разрешений и 33 графических шаблона
- Вывод аудио из HDMI потока или внешнего оптического интерфейса SPDIF
- Экономичный контрастный 2.5’’ дисплей
- Внешний блок питания 5V 2A
- Встроенный аккумулятор 2910 мАч

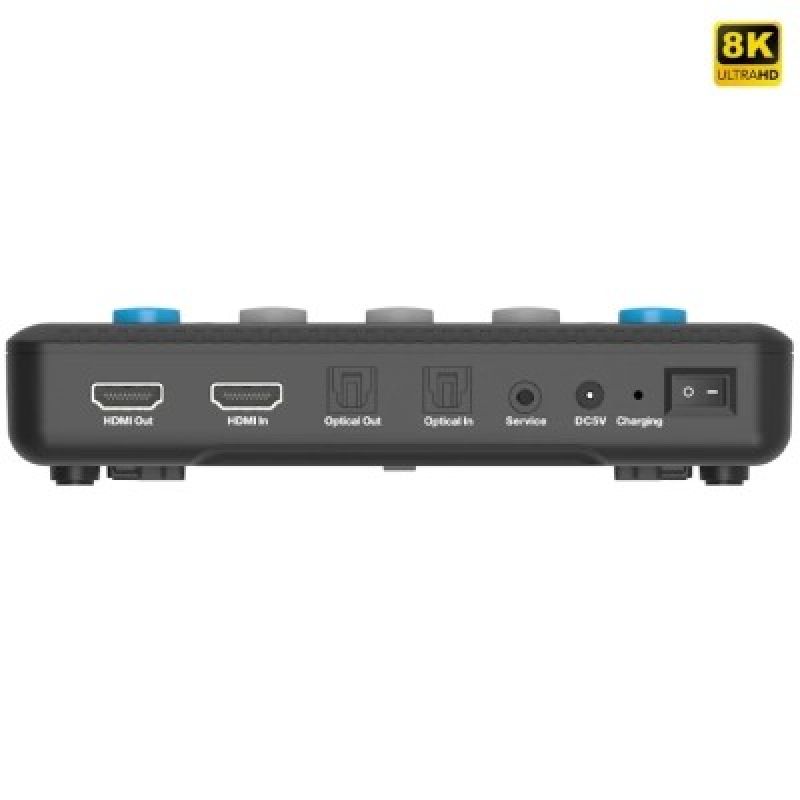

- Входные порты: 1x HDMI, 1x SPDIF
- Выходные порты: 1x HDMI, 1x SPDIF
- Системный порт: 1x 3.5mm Mini-jack
- Защита от статики: ± 8kV (по воздуху), ± 4kV (при касании)
- Габариты (ДхГхВ) (мм): 165 х 103 х 38
- Масса (гр): 320
- Материал корпуса: Пластик
- Рабочая температура: -°C ~ 40°C / 23°F ~ 104°F
- Температура хранения: -20°C ~ 60°C / -4°F ~ 140°F
- Относительная влажность: 20~90% RH (без конденсата)
- Питания: внешний блок 12V 3A (стандарт US/EU, сертификаты CE/FCC/UL)
- Потребляемая мощность (макс): 7.5W
Комплект поставки:
- Генератор-анализатор – 1 шт
- Кабель последовательной связи 3.5mm Mini-jack (1м) – 1 шт
- Блок питания 5V/2A – 1 шт
- Руководство по эксплуатации – 1 шт
