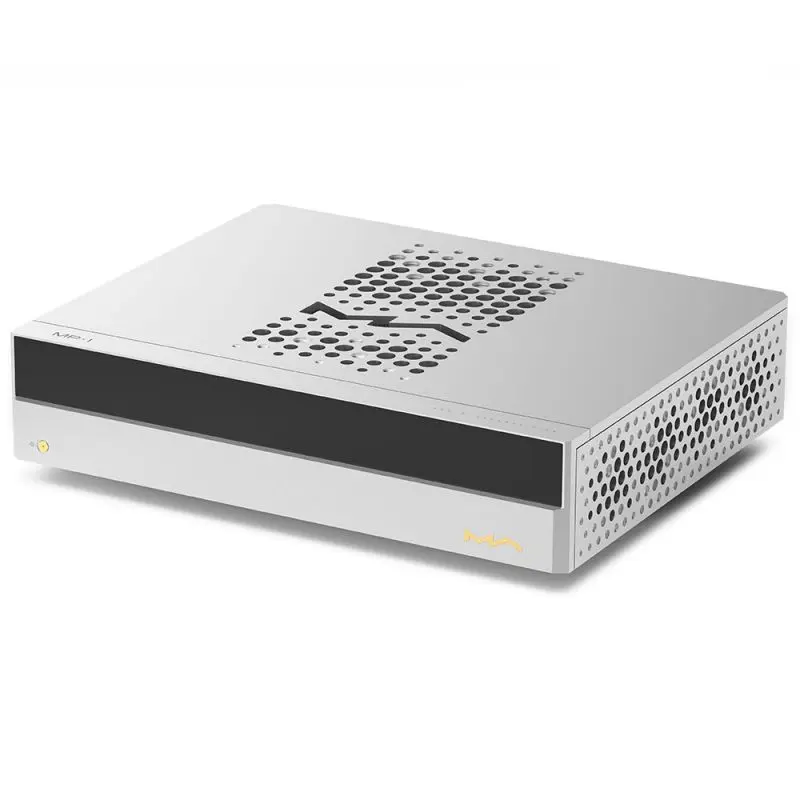

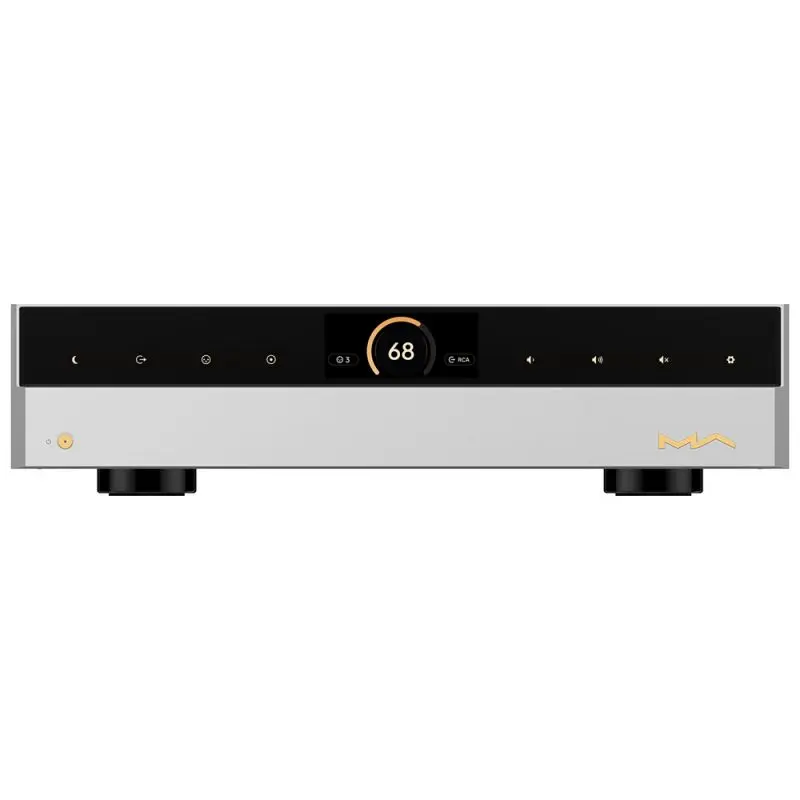

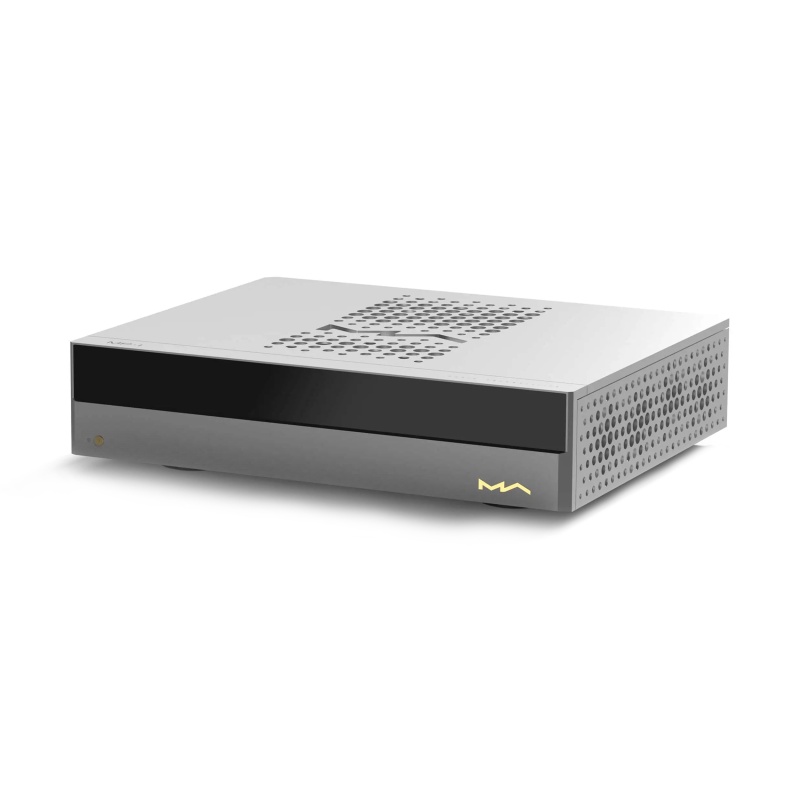

Предварительный усилитель Matrix Audio MP-1 Silver
Референсный предварительный усилитель
Серия M знаменует собой важный этап в развитии компании Matrix Audio на её пути к совершенствованию традиционных Hi-Fi систем. Линейка включает музыкальный стример MS-1, предварительный усилитель MP-1 и оконечный усилитель MA-1 – устройства, образующие полноценную систему флагманского уровня. В серии M впервые реализована новая концепция дизайна – Matrix Design, которая предвосхищает эволюцию продуктов компании в будущем.
Предварительный усилитель MP-1 реализован в полностью балансной конфигурации.
Полностью дифференциальная схема входного каскада на транзисторах обеспечивает чрезвычайно низкий уровень шума и высокую линейность. Выходной каскад спроектирован для работы в режиме чистого класса А с большим током покоя, что приводит к снижению искажений типа ступенька. Он работает от малошумящего источника питания с напряжением до 60 В, который позволяет достичь колоссального динамического диапазона. Выходная цепь автоматического регулирования постоянного тока поддерживает смещение средней точки на выходе в пределах 1 мВ. Отсутствие разделительных конденсаторов обеспечивает ровную частотную характеристику.
Возможности подключения

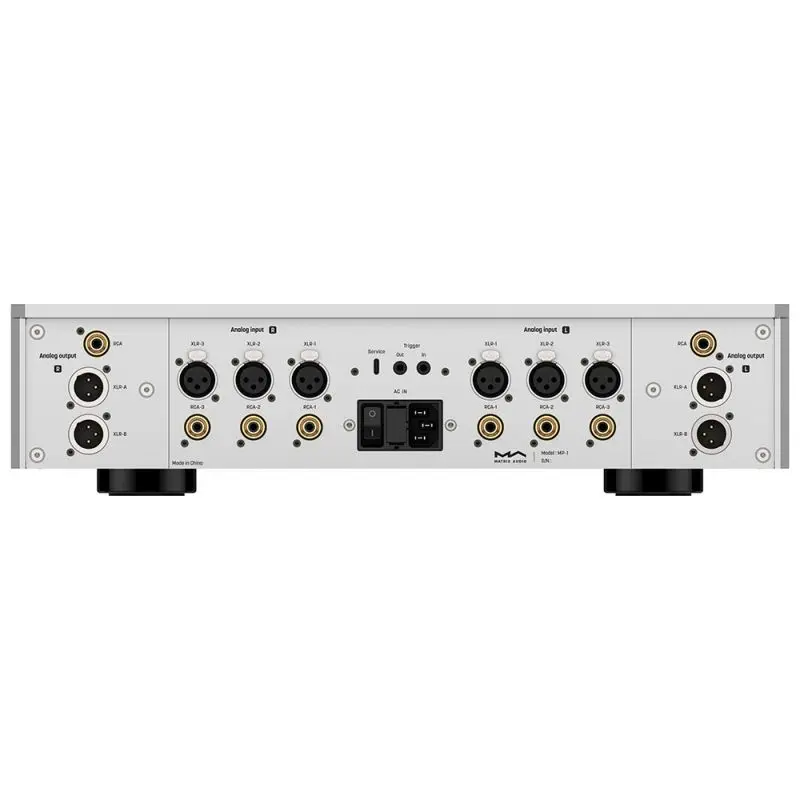

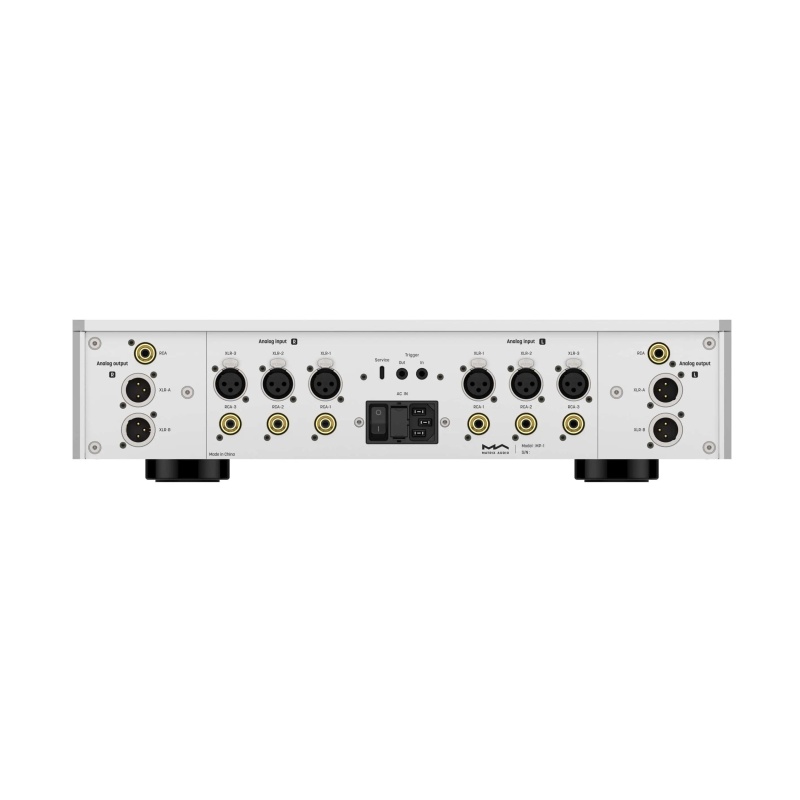

MP-1 оснащён тремя парами входов RCA и тремя парами XLR с возможностью независимой настройки уровня для каждого из них. Это позволяет поддерживать амплитуду всех входных сигналов на одном уровне, не допуская перепадов громкости при переключении с одного источника на другой.
В конструкции предусмотрена одна пара выходов RCA и две пары XLR. Выходы XLR можно использовать одновременно или по отдельности. При использовании по отдельности громкость каждого выхода регулируется индивидуально, что облегчает настройку комфортного уровня в случае подключении нескольких усилителей мощности и разных акустических систем. При одновременном использовании обеих пар выходов XLR возможно подключение четырёх усилителей мощности для раздельного управления среднечастотными, высокочастотными и низкочастотными динамиками колонок в режиме двухкабельного соединения (bi-amping).
Прецизионный регулятор громкости
MP-1 использует регулятор громкости с делителем напряжения на массиве резисторов. Четыре высококачественных блока, составляющие регулятор громкости, выполнены на 64 прецизионных резисторах (с точностью до 0.001) и 32 герметичных герконовых реле с быстрым микроконтроллерным переключением. Такой метод управления не только минимизирует влияние на качество звука, но и обеспечивает идеальную согласованность между обоими каналами. Шум от работы герконовых реле практически не слышен даже во время непрерывного изменения громкости.
Трансформатор с квадратным проводом и линейный источник питания
Надёжное питание – основа качественной работы аудиоустройства. Даже предусилитель должен иметь достаточный запас по мощности. Использованные в MP-1 два массивных тороидальных трансформатора мощностью по 60 Вт с намоткой медным проводом квадратного сечения обеспечивают раздельное поканальное питание регуляторов громкости и главного блока усиления. В отличие от круглого, квадратное сечение провода увеличивает его поверхность и обеспечивает больший токовый потенциал с меньшим сопротивлением, что в итоге положительно сказывается на переходных характеристиках сигнала и его нижнем регистре. А в сочетании с фильтрующими конденсаторами MUNDORF серии М-Lytic AG, вся схема придаёт звучанию гладкость и мягкость.
H-образная конструкция шасси
Уникальное шасси H-образной формы для моделей Matrix Audio серии M является результатом двух лет непрерывной оптимизации и совершенствования различных аспектов конструкции, включая взаимосвязь между механическими деталями, компоновку схемы, внешний вид. Алюминиевая плита толщиной 20 мм, изготовленная на станке с ЧПУ и подвергнутая многочисленным операциям последующей обработки, служит опорой H-образной структуры и основанием самого устройства. На эту плиту устанавливаются компоненты схемы, и вся конструкция держится на мощных массивных ножках, которые обеспечивают ее прочность и устойчивость. После установки панелей внутри образуется несколько изолированных отсеков. В каждом из этих отсеков размещены различные электронные модули. Это позволяет существенно снизить взаимные помехи между модулями. Модули левого и правого каналов расположены симметрично по обеим сторонам внутри корпуса, образуя визуальный баланс.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Сопротивление входа XLR: 40 кОм
- Сопротивление входа RCA: 20 кОм
- Сопротивление выхода XLR: 40 Ом
- Сопротивление выхода RCA: 20 Ом
- Макс. уровень входного сигнала, XLR: 9 В
- Макс. уровень выходного сигнала, XLR: 36 В
- Макс. уровень входного сигнала, RCA: 4.5 В
- Макс. уровень выходного сигнала, RCA: 18 В
- Диапазон воспроизводимых частот: 20 Гц – 20 кГц ± 0.1 250 кГц при -3 дБ
- Динамический диапазон выходного сигнала, XLR: 129 дБ A-взвеш., 125 дБ невзвеш.
- Динамический диапазон выходного сигнала, RCA: 125 дБ A-взвеш., 120 дБ невзвеш.
- КНИ+Шум на выходе XLR: < 0.00015% A-взвеш., < 0.00020% невзвеш.
- КНИ + Шум на выходе RCA: < 0.00040% A-взвеш., < 0.00040% невзвеш.
- Перекрёстные искажения на выходе XLR: -140 дБ
- Перекрёстные искажения на выходе RCA: -130 дБ
- Коэффициент усиления: +12 дБ
- Количество ступеней регулирования громкости: 100
Триггер
- Триггерный вход: 6 – 12 В постоянного тока, < 10 мА
- Триггерный выход: 12 В постоянного тока, 50 мА максимально
Питание
- Напряжение: 220 – 240 В, 50/60 Гц
- Потребление в режиме ожидания: < 1 Вт
- Максимальная потребляемая мощность: < 70 Вт
Комплект поставки

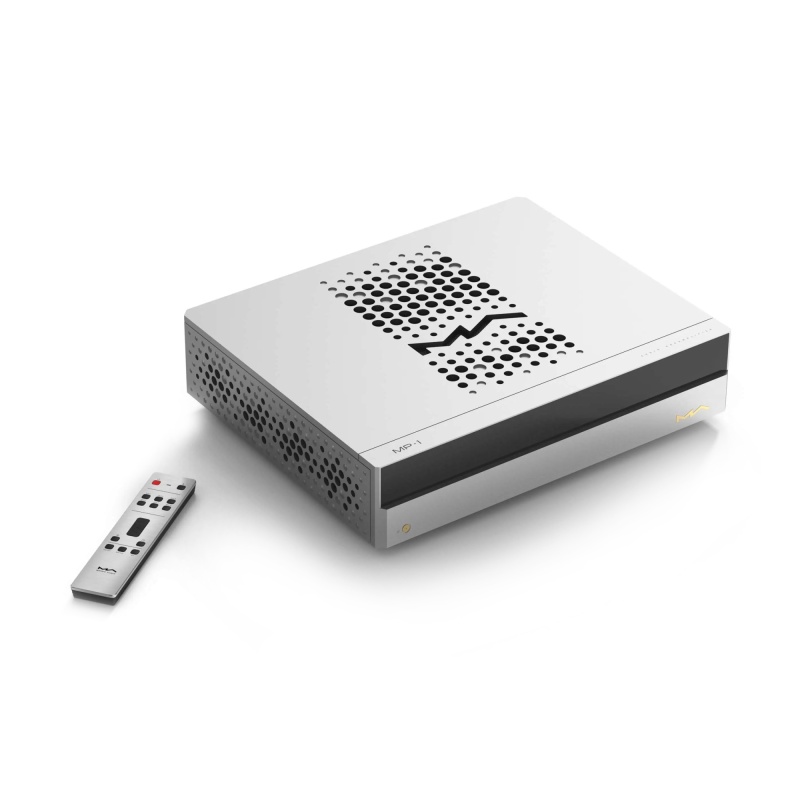

- Пульт дистанционного управления RM4C х 1
- Кабель питания х 1
- Триггерный кабель х 1
- Руководство по эксплуатации х 1
