Предварительный усилитель MARK LEVINSON №526

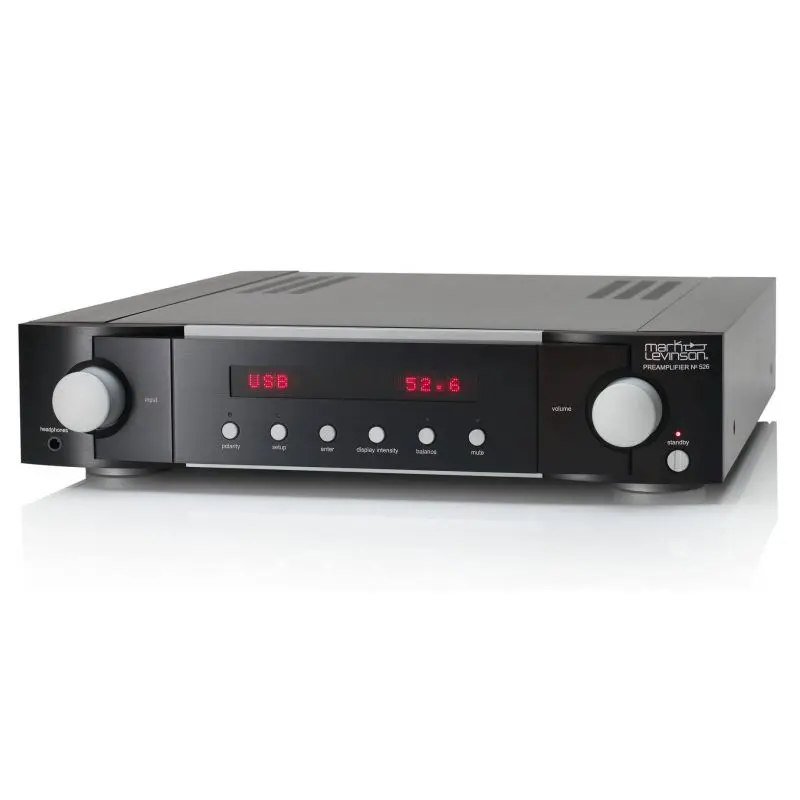

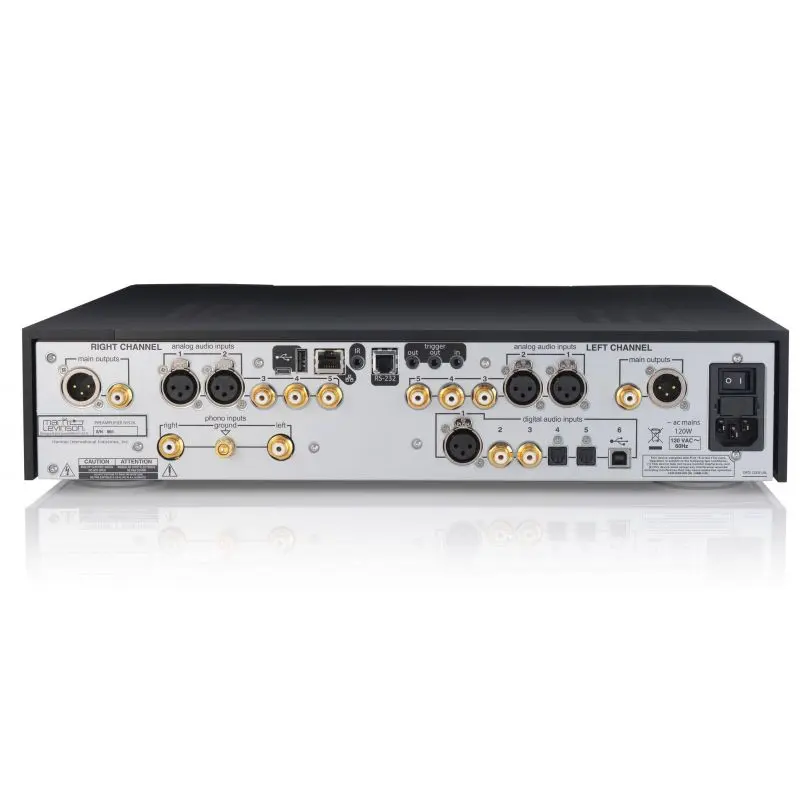

Mark Levinson № 526 – предварительный усилитель, построенный по схеме двойное моно и оснащённый 12 входами, аналоговой схемой с технологией Pure Path, встроенным фонокорректором класса А с выходным каскадом Pure Phono, 32-битной прецизионной схемой ЦАП. А также – настраиваемыми балансными и небалансными входами и выходом для наушников Main Drive Headphone.

В основе конструкции большинства регуляторов громкости лежит традиционный аналоговый потенциометр. В процессе регулировки громкости с его помощью периодически нарушается контакт, в результате чего возникают слышимые потрескивания. Не пытаясь улучшить эту несовершенную конструкцию, инженеры Mark Levinson применили иное решение – специальную схему , названную лестничной топологией «R-2R». Здесь группа резисторов (все – с одинаковым сопротивлением R), образует «лестницу» с другой группой резисторов, которые имеют одинаковое двойное сопротивление (2R). Поступающий на вход схемы ток последовательно делится пополам на каждой «ступеньке» схемы. Ток, проходящий через «ступеньки» устанавливается резисторами с жёстким допуском по номинальному значению постоянного сопротивления. Они способны точно соответствовать друг другу по величине потока. Высокоточные аналоговые переключатели не имеют механических контактов, способных изнашиваться. Таким образом, R-2R устраняет все проблемы, свойственные регуляторам громкости с потенциометром.

В конструкции продуктов Mark Levinson используются специальным образом подобранные элементы. Пары JFET-транзисторов имеют высокий коэффициент усиления и низкий уровень шумов и искажений. Эти пары элементов действуют практически в одинаковых условиях. Конденсаторы плёночного типа известны своей надёжностью, независимо от температуры и частоты. Наконец, тонкоплёночные резисторы из нитрида тантала используются при настройке коэффициентов критического усиления и петли обратной связи. Весьма дорогостоящий резистивный материал, нитрид тантала, имеет на редкость стабильный температурный коэффициент, демонстрирует очень низкий шум и не подвержен воздействию магнитных полей. Собранный в корпусе из авиационного алюминия 6063-T5, усилитель № 526 отличается крайне низкой чувствительностью к внешним помехам.

Предварительные усилители Mark Levinson № 526 и № 523 построены на технологии Pure Phono, отличающуюся дискретной конструкцией без операционных усилителей. Фонокорректор Pure Phono использует усиление класса А, полипропиленовые конденсаторы и тонкоплёночные резисторы из нитрида тантала. Чистоту звучания также обеспечивает разделение каналов.

Встроенный фонокорректор включает секцию MM (для картриджей с подвижным магнитом) с пятью настройками ёмкости головки звукоснимателя, а также секцию MC (для картриджей с подвижной катушкой) с тремя настройками усиления и десятью установками сопротивления нагрузки головки звукоснимателя. А инфразвуковой фильтр разумно компенсирует рокот и паразитную акустическую связь.

Микросхема ЦАП в высокоточной схеме от Mark Levinson создана ESS Technologies – компанией, известной оригинальной схемой подавления джиттера. Поддержание почти нулевого напряжения смещения позволяет источникам тока быть практически невосприимчивым к нелинейности, максимально увеличивая диапазон рабочих частот и сводя к минимуму искажения. Синфазный шум и искажения пропадают в этой зеркально отображённой, дифференциальной конфигурации, в результате чего появляется чистый сигнал с очень низким уровнем шума.

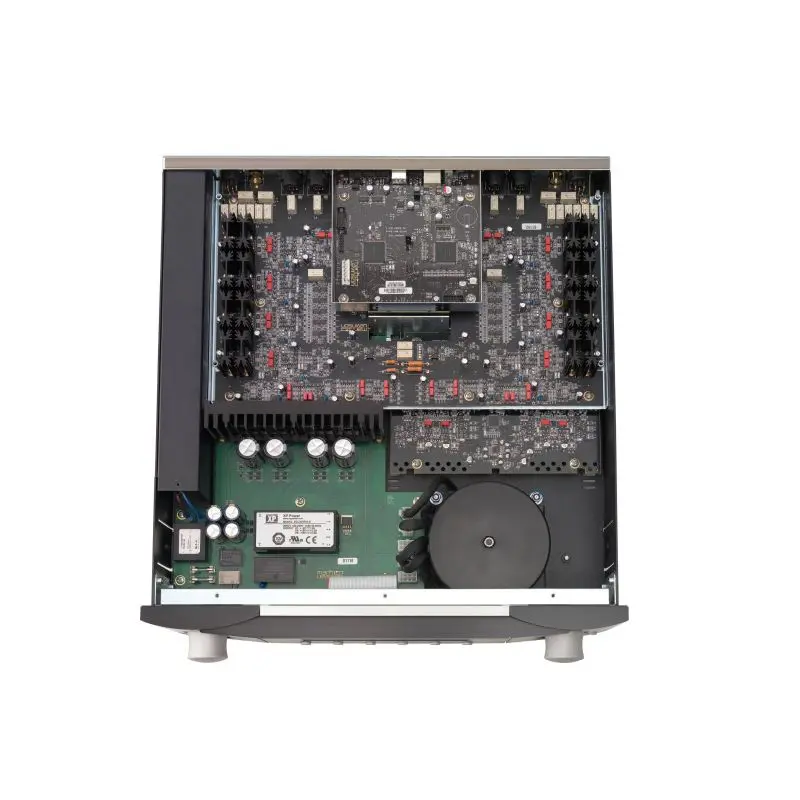

Пять независимых блоков питания самостоятельно управляют чипом преобразователя, а отдельные линейные стабилизаторы питания для левого и правого каналов питают дискретную цепь преобразования тока в напряжение (I/V) и схемы фильтра сглаживания.
