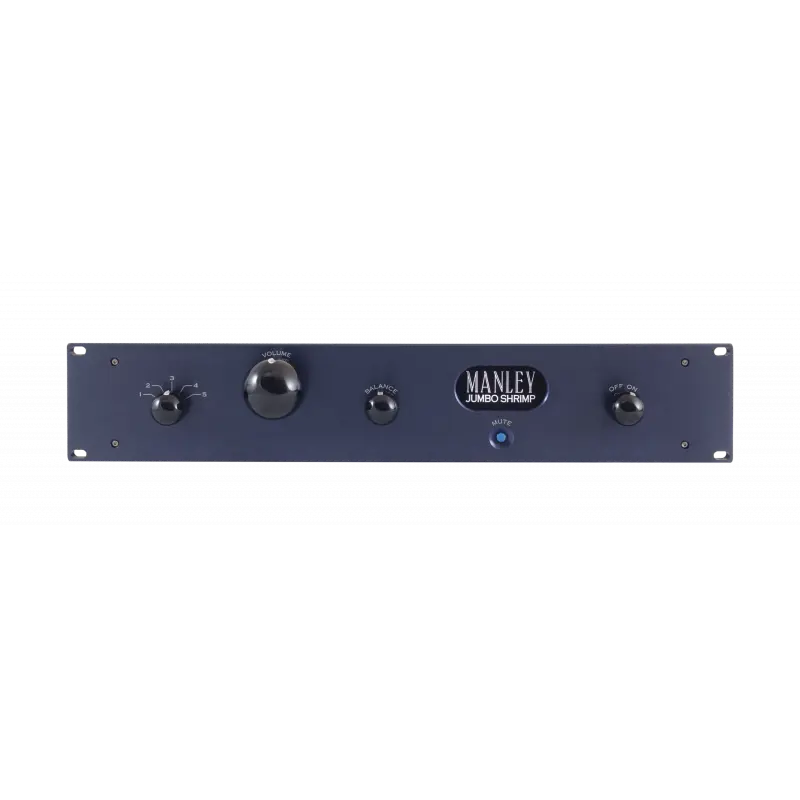

Предварительный усилитель MANLEY JUMBO SHRIMP

Усилитель для наушников MANLEY ABSOLUTE

Короткий, простой, буквально минималистичный сигнальный тракт Manley Jumbo Shrimp обеспечивает широкий динамический диапазон выходного сигнала, низкий уровень шума, скромную глубину местной отрицательной обратной связи и низкий уровень искажений, что обеспечивает прозрачное, детальное и естественное воспроизведение. Предварительный усилитель отличается быстрым, живым и ритмичным звуком, тембрально насыщенным и выразительным и легко сработается с любыми партнерами по системе. В комплект входит Пульт дистанционного управления RF Remora.

Детали

Трехкаскадная схема предусилителя смонтирована на печатных платах: четырех основных и двух поменьше. Входные разъемы расположены на первой плате, которая также содержит высококачественный герметичный механический селектор. Его ось вытянута, чтобы доходить до передней панели. Отсюда сигнал поступает на основную плату и входной каскад по короткому экранированному кабелю производства Manley, где размещены 2 x 12AT7EH (по одному на канал), а также 2 x GE 7044 в повторителе Уайта с выходным импедансом 50 Ом. Фактическая схема усиления или драйвер повторителя на работает от 2 x GE 5670 на отдельной печатной плате, установленной под углом, чтобы подавить вибрацию. Здесь же находятся потенциометры ALPS для управления балансом и регулировкой громкости.

Радиочастотное дистанционное управление высококачественным моторизованным приводом регулятора VOLUME, который расположен на небольшой плате рядом с блоком питания, позволяет плавно менять уровень громкости, находясь в любом месте вашего дома. И никаких шаговых регуляторов или силикона. Теперь аттенюатором Shrimp можно управлять даже из соседней комнаты, через стены, пол и двери, а также через непрозрачные дверцы и полки шкафов или стоек!

Принципиально важным аспектом является большая емкость конденсаторов для накопления энергии в источнике питания, что делает отдачу баса более внушительной, а отсутствия общей обратной связи положительно сказывается на основных параметрах и характеристиках предусилителя. Накальные нити ламп Manley Jumbo Shrimp запитаны стабилизированным напряжением 80 В и находятся выше заземляющего пути, соединенного с корпусом для уменьшения фона и шумов, а также для увеличения срока службы ламп. В предусилителе используются только качественные детали аудиофильского класса: потенциометр с регулятором баланса японской корпорации ALPS Electric и моторизованные регулятор громкости VOLUME, а также полипропиленовые конденсаторы MIT/MultiCap, включая двух монстров по 30 мкФ на выходных каскадах. Также доступна функция задержка подачи анодного питания до прогрева ламп и кнопка выключения звука (Mute), которые обычно не встречаются в устройствах начального уровня.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОСОБЕННОСТИ

Полностью ламповая (триодная) конструкция

Входные лампы: 2 x 12AT7EH

Межкаскадные лампы повторителя: 2 x JAN NOS GE 7044 или двойные триоды 5670 (5687)

Выходные лампы: 2 x 7044 или 5670 (5687) GE JAN NOS

5х входов линейного уровня: несимметричные RCA

Кнопка выключения звука (Mute)

Задержка подачи анодного напряжения до прогрева ламп

Потенциометры ALPS для плавной регулировки уровня громкости в пределах 0.5 дБ без шаговой фиксации

Регулятор баланса ALPS: с фиксацией по центру

Выход для записи: (он же "REC OUT") несимметричные RCA-разъемы, без буфера, пассивный (всегда включен)

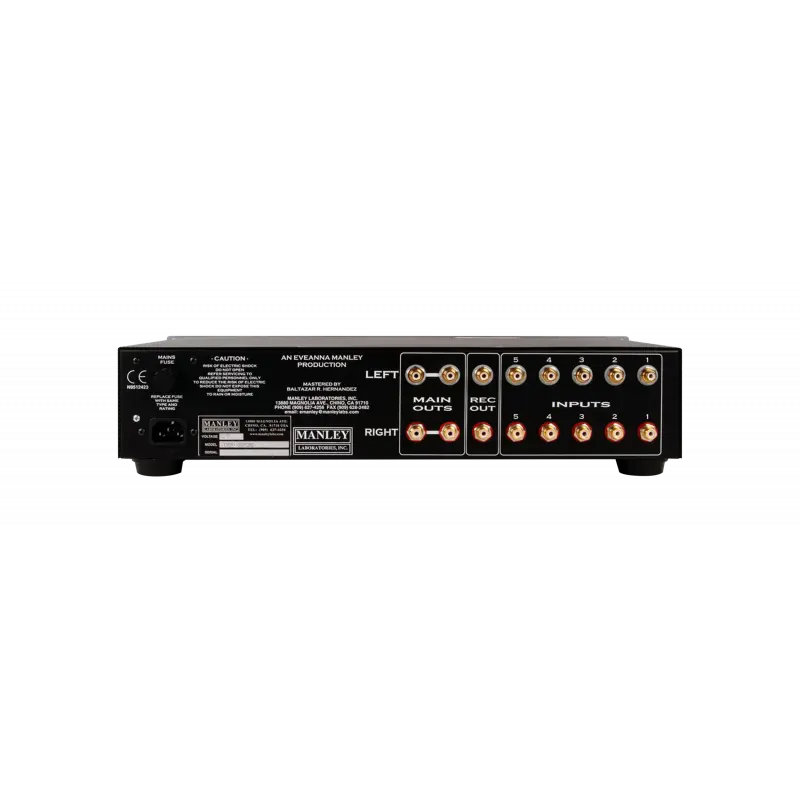

Главные (Main) выходы: Два комплекта несимметричных выходов RCA для биампинга или для управления активным сабвуфером

Коэффициент усиления: 12 дБ

Входной импеданс: 250 кОм

Входная чувствительность:

Регулятор громкости на MAX: 200 мВ - на выходе 0,8 В (12 дБ GAIN)

Регулятор громкости в положении "3 часа": 200 мВ на входе дает 0,380 В на выходе (5,6 дБ GAIN)

Регулятор громкости в положении "12 часов": 200 мВ на входе дают 0,115 В на выходе (-4,8 дБ GAIN)

Максимальный входной уровень: 5 В на входе - 1,5% THD на выходе

Частотная характеристика: 10 Гц - 80 КГц; 20 Гц - 20 КГц, -0,3 дБ

Коэффициент шума (NF): типичный -83 дБ 20-20K при максимальном уровне

Коэффициент шума (NF): типичный -95 дБ А-взвешенный 20-20K при максимальном уровне

Коэффициент шума (NF) (закороченный вход): типичный -94 дБ 20-20K при минимальном уровне

Коэффициент шума (NF) (закороченный вход): типичный -106 дБ A-взвешенный 20-20K при минимальном уровне

Отношение сигнал/шум: обычно 95 дБ A-WGT 20-20K

Коэффициент нелинейных искажений (THD): 0,02% при 1 В rms на выходе

Выходной импеданс: 50 Ом

Максимальный выходной уровень: +23dBu @ 1.5% THD в нагрузке 100K (10.9V rms)

Максимальный уровень сигнала: +20 дБм @ 1,5% THD на нагрузке 600 Ом.

Подсветка логотипа: светодиодная RF пульт дистанционного управления: управляет регулятором громкости; батарея 9 В

Потребляемая мощность: 55 Вт (485 мА @ 120 В переменного тока)

Рабочее напряжение сети: устройства рассчитаны на напряжение сети в стране назначения: 100 В, 120 В или 220-240

В переменного тока, как указано на шильдике с серийным номером.

Для изменения рабочего напряжения сети необходимо заменить силовой трансформатор.

Устройства 120 В переменного тока НЕ могут быть переподключены для последовательного соединения первичных обмоток силового трансформатора для работы в сети 220-240 В.

При изменении местоположения/напряжения силовой трансформатор должен быть заменен на специальный трансформатор для напряжения, при котором он будет работать.

Вес брутто: 6.8 кг

Размер ШхГхВ: 482х 280х89мм
