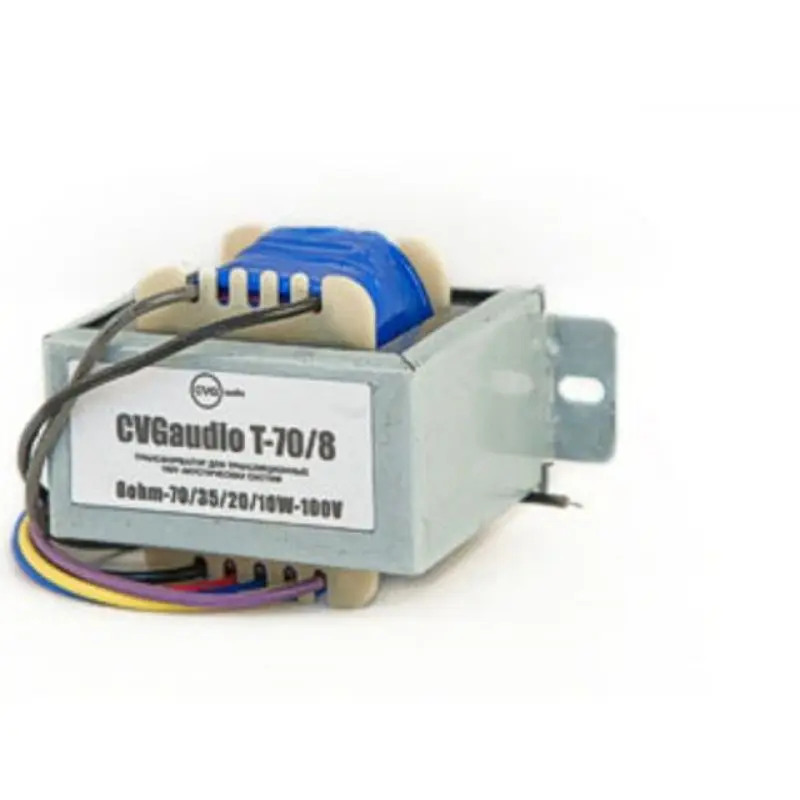

Понижающий трансформатор CVGAUDIO T-70/8

Описание Понижающего трансформатора CVGAUDIO T-70/8

Понижающий трансформатор CVGaudio T-70/8 предназначен для подключения 8ohm акустических систем к 100V трансляционной линии. Трансформатор имеет четыре отвода различной мощности и позволяет подключить динамик на 70/35/20/10W в 100V режиме. Корпус трансформатора имеет две ножки с отверстиями для фиксации к корпусу акустической системы или любой другой поверхности. Трансформатор имеет отличное качество и не вносит ощутимых искажений в звучание системы. Рекомендуемая мощность подключаемой акустической системы – 80-100W (8ohm). Напомним, что для корректной работы трансляционной системы, необходимо чтобы мощность всех динамиков (соответственно трансформаторов) была меньше мощности усилителя. Все акустические системы (все трансформаторы) подключаются параллельно. Таким образом, например, с трансляционным усилителем 120W/100V, Вы можете использовать только один громкоговоритель с трансформаторами CVGaudio T-70/8 установленными на мощность 70W/100V. Оставшиеся 50W можно добить громкоговорителями с менее мощными трансформаторами, суммарная мощность которых не превысит 50W/100V.

Трансформаторы поставляются с кабельными отводами длиной 15см, окончания для подключения зачищены и луженые. Для удобства подключения все кабельные отводы имеют различный цвет. Со стороны подключения к динамику (8ohm) – это серый и черный кабели. Серый – (+), черный – (-). Со стороны подключения к усилителю – это черный (-) и четыре цвета (+ / мощности) – красный (10W), синий (20W), желтый (35W), сиреневый (70W). Таким образом Вам необходимо выбрать пару к черному (COM) отводу с необходимой Вам мощностью.

Общие сведения

• Трансформатор имеет четыре отвода различной мощности (70W /35W / 20W / 10W) в 100V режиме
• Предназначен для работы с 8ohm акустическими системами
• Корпус трансформатора имеет два отверстия для фиксации к поверхности с помощью винтов или саморезов
• Качественный трансформатор, не вносит ощутимых искажений в звуковой тракт

Область применения

• Используется для подключения низкоомного (low-impedance)
• 8ohm громкоговорителя к 100V трансформаторной трансляционной линии

Технические характеристики  Понижающего трансформатора CVGAUDIO T-70/8
