Marantz PM-10 Black

Описание стереоусилителя Marantz PM-10

Модель Marantz PM-10 числится в референсной серии Premium 10 и, по сути, представляет собой предусилитель и два оконечных моноблока, помещенных в один корпус. Каждый моноблок включает в себя два усилительных каскада (2 модуля), использует отдельный импульсный источник питания (класс D) и работает в мостовом режиме. В итоге аппарат выдает 200 Вт на канал при 8 Ом, 2 х 400 Вт (4 Ом) и может справиться даже с самыми требовательными АС, обеспечивая при этом мощный, точный и динамичный саунд.

В Marantz PM-10 применяется балансная топология схем с двойным моно и обратной токовой связью. Секция предварительного усиления оснащен линейным блоком питания с тороидальным трансформатором, а отвечающий за регулировку громкости, переключение входов и другие функции управления микропроцессорный блок тоже имеет отдельный БП. Благодаря такой конструкции удается минимизировать влияние мощных сильноточных выходных каскадов на цепи предусилителя, а также изолировать шумы и помехи, возникающие в секции управления.

В цепях используются отборные комплектующие премиум-класса, включая быстрые буферные конденсаторы. В каскаде предусилителя установлены дискретные усилительные модули последнего поколения HDAM SA3 с обратной токовой связью, которые повышают динамический диапазон и расширяют границы частотного диапазона, что актуально для Hi-Res-записей. Доступен режим Purest Mode, отключающий второстепенные цепи для получения чистого аналогового звучания.

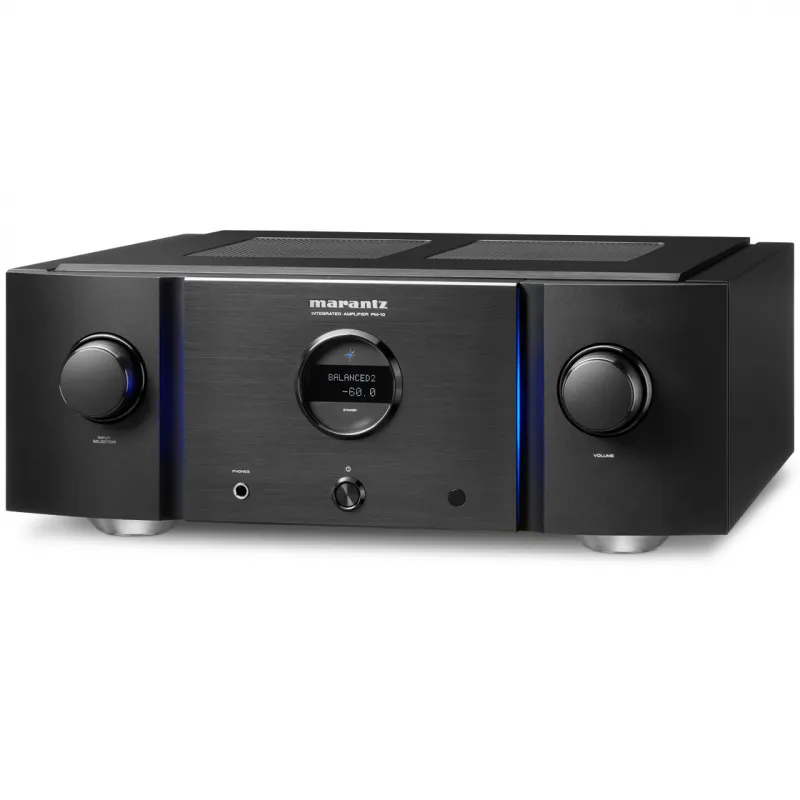

Усилитель собран в корпусе с толстыми панелями, изготовленными из алюминия (толщина верхней крышки: 0,5 см), и установлен на литые алюминиевые ножки. Шасси имеет два слоя, а также медное покрытие, что обеспечивает его устойчивость к механическим вибрациям и электрическим помехам. В центре фасада, оснащенного светодиодной подсветкой, расположен «иллюминатор» дисплея, под которым находится клавиша включения. Там же имеется 6,3 мм гнездо для наушников. Регулятор громкости и селектор входов вынесены в правую и левую части фронтальной панели.

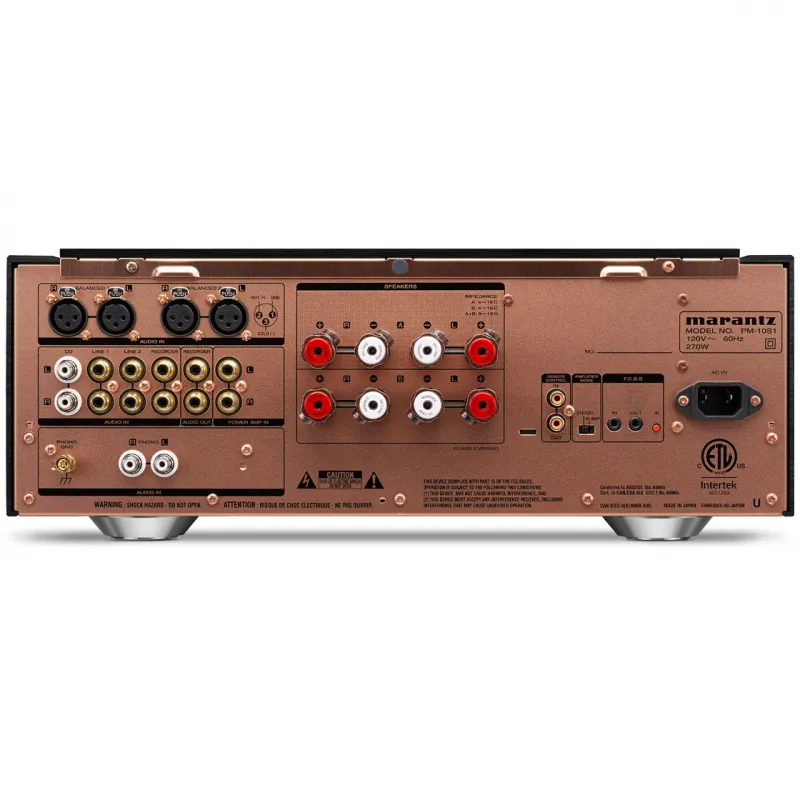

Модель оснащена двумя балансными (XLR) и четырьмя несимметричными входами (RCA). При использовании RCA обычный сигнал тоже преобразуется в балансный. Имеется вход MM/MC-фонокорректора и разъемы для прямого доступа к оконечному каскаду. Есть выход для записи. Для подключения спикеров используются 8 винтовых клемм Marantz SPKT-100+ из очищенной меди. Имеются разъемы фирменной шины D-Bus и сокеты шины F.C.B.S., позволяющей построить управляемую многоканальную систему с несколькими усилителями Marantz PM-10. Для перехода в би-ампинговый режим на тыльной панели присутствует специальный переключатель.

Особенности стереоусилителя Marantz PM-10

Оконечная секция из двух моноблоков с импульсным питанием
Предусилитель, цепи управления и каналы оконечника имеют отдельные БП
Модули HDAM SA3 в предварительной секции, балансная топология схем
Встроенный MM/MC-фонокорректор

Характеристики стереоусилителя Marantz PM-10

Выходная мощность 2 x 200 Вт (8 Ом); 2 x 400 Вт (4 Ом)
Диапазон частот 5 Гц - 50 кГц
Коэффициент гармоник 0,005%
Коэффициент демпфирования 500
Отношение сигнал/шум 111 дБ (предусилитель, при 2 В на входе), 113 дБ (оконечная секция), 88/76 дБ (MM/MC-картриджи, фонокорреткор)
Входная чувствительность/входной импеданс при использовании линейных входов предусилителя 440 мВ/20 кОм (RCA), 880 мВ/40 кОм (XLR)
Входная чувствительность/входной импеданс при использовании прямого входа в оконечную секцию 1,5 В/20 кОм
Чувствительность/импеданс на входе фонокорректора 2,6 мВ/47 кОм (MM-картридж), 280 мкВ/33 Ом (MС-картридж, MC-LOW), 280 мкВ/133 Ом (MС-картридж, MC-HIGH)
Входы 2 балансных XLR, 3 линейных RCA, RCA для мониторинга записи, RCA-разъемы MM/MC-фонокорректора, прямой вход к усилителю мощности (RCA)
Выходы 6,3 мм для наушников, RCA для записи
Прочие 2 разъема (In/Out) системной шины D-Bus, 2 разъема (In/Out) для подключения по шине F.C.B.S., заземляющая клемма
Фонокорректор MM/MC, обратная связь по току, дискретные элементы; плата помещена в экранированный футляр
Разъемы RCA для входа “CD” и фонокорректора имеют никелевое покрытие да
Выход на АС 4 пары качественных медных клемм Marantz SPKT-100+
Блок питания линейный для предварительной секции (тороидальный трансформатор), отдельный источник питания для микропроцессорной секции управления, два импульсных SMPS (по 600 Вт) для оконечных моноблоков
Потребляемая мощность 270 Вт, standby: 0,3 Вт

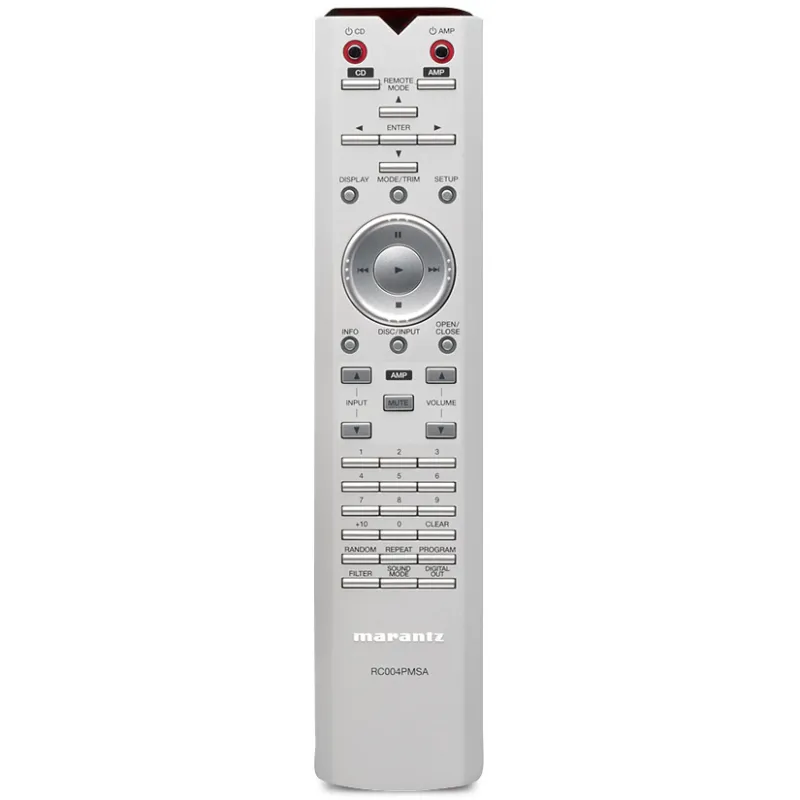

Пульт ДУ универсальный RC004PMSA
Габариты (ШхВхГ) 440х168х453 мм
Вес 21,5 кг
