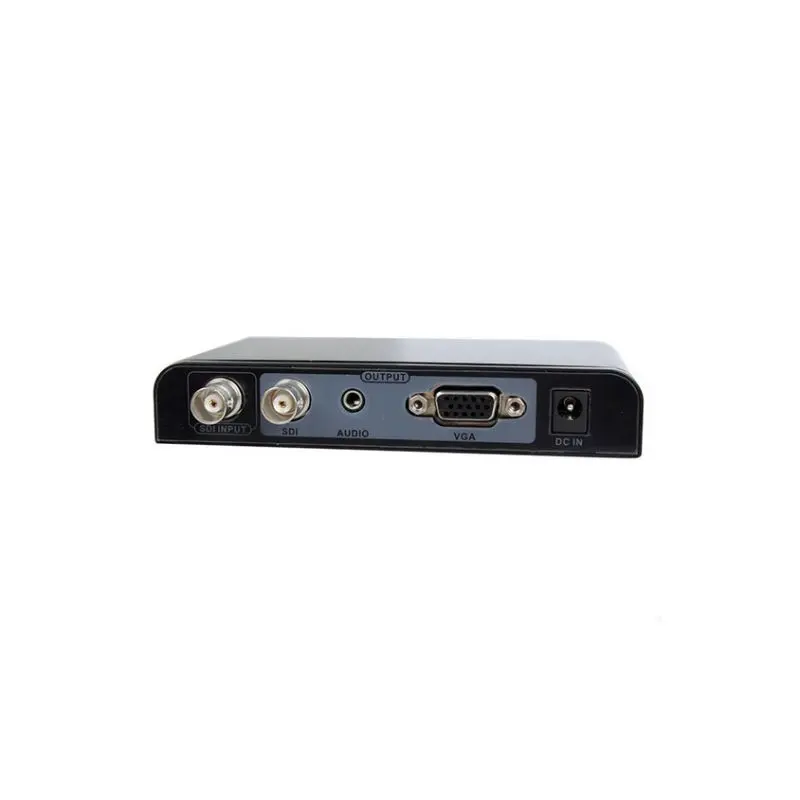

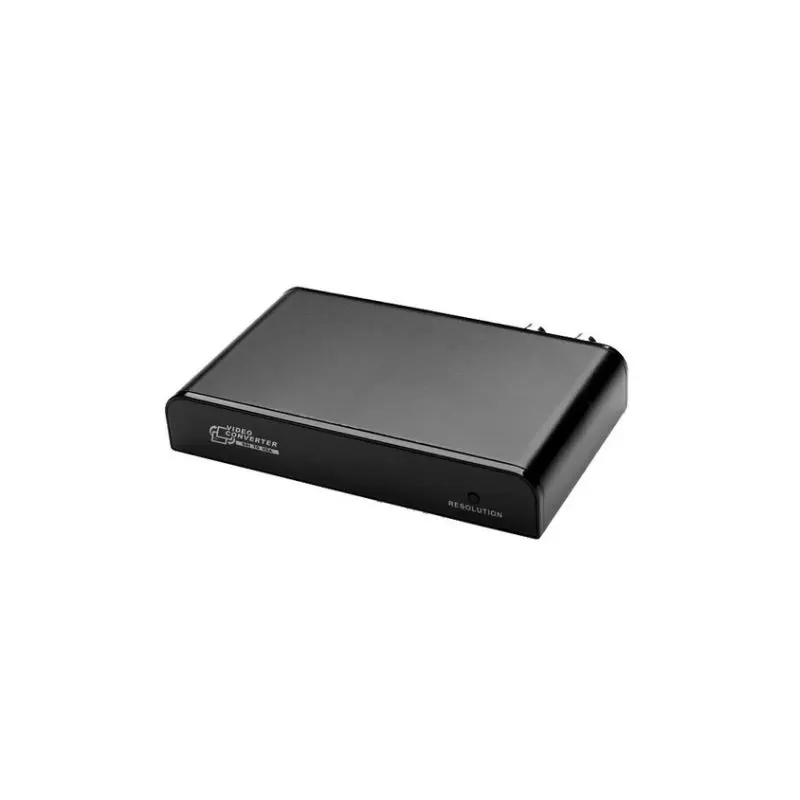

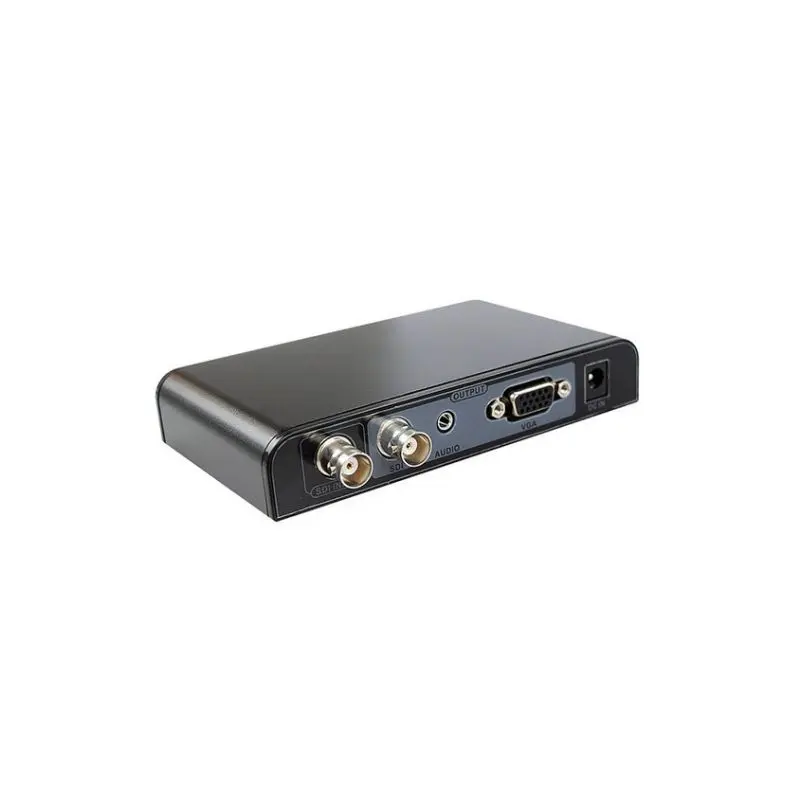

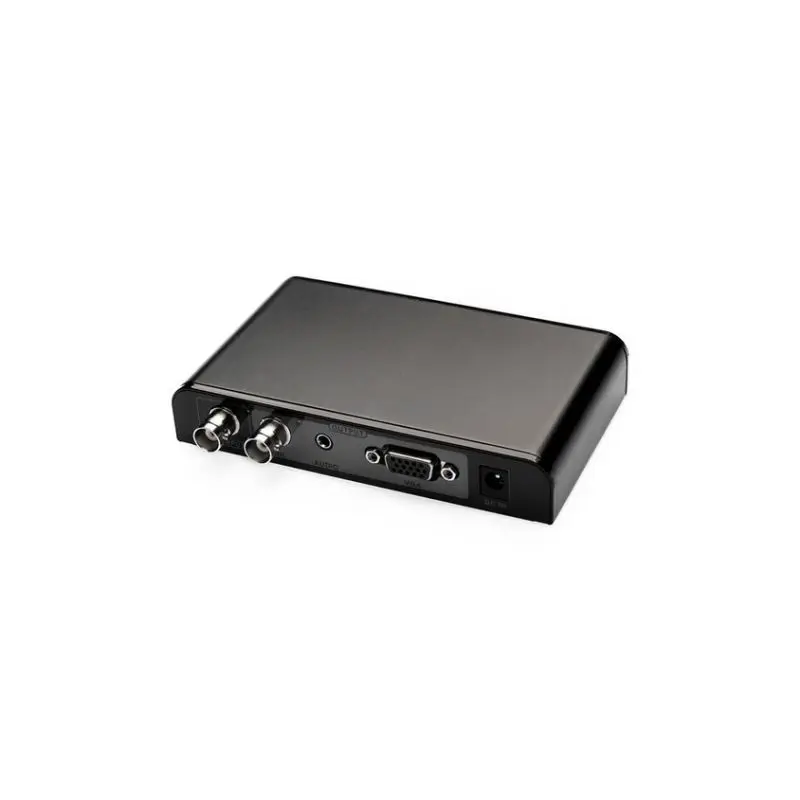

Конвертер Dr.HD SDI в SDI + VGA + Audio 3.5mm / Dr.HD CV 134 SDVA

Уникальный для отечественного рынка HD конвертер. Dr.HD CV 134 SDVA преобразует SDI сигнал в VGA. Устройство автоматически распознает формат SDI сигнала: SD-SDI, HD-SDI, 3G SDI, и конвертирует его в 1 из 5 самых популярных VGA разрешений. Кроме того, на выходе девайса, помимо VGA, еще один SDI разъем и Аудио 3.5 мм.

Конвертер Dr.HD CV 134 SDVA отлично подойдет для профессиональных видеооператоров и людей, занимающихся профессиональными системами видеонаблюдения, ведь камеры именно с SDI выходом зачастую используются в этих сферах. Видеоизображение высокой четкости вы легко можете передать на VGA монитор, при этом, подключив и видеорекордер или видеорегистратор!

Существует схожий по назначению конвертер, имеющий на выходе вместо интерфейса VGA разъем HDMI

• Ж/К и плазменные панели, мониторы, проекторы
• Мультимедийные и рекламные стенды
• Объекты светодиодной индикации с большим экраном для подсветки
• Демонстрационная система крупного проекционного оборудования
• Домашние кинотеатры и развлечение
• Система крупного и среднего аудио-видео-совещания
• Мультимедийное обучение
• Система видеонаблюдения
• Система мультимедийного сетевого обучения
• Центры управления
• Дистанционный мониторинг сетевого сервера

Спецификация и параметры конвертера Dr.HD CV 134 SDVA:

Входной порт

SDI формат:

• Cовместимость SD-SDI, HD-SDI, 3G-SDI
• Cовместимость SMPTE-259/274/296/372/424/425/292

SDI скорость передачи данных:

• SD-SDI:270M/S
• HD-SDI:1.485G/S
• 3G-SDI: 2.97G/S

SDI разрешение:

• SD-SDI: 480i60Hz 576i50Hz
• HD-SDI: 720P@50/60Hz, 1080i@50/60Hz, 1080P@24@25@30Hz
• 3G-SDI: 1080P@50Hz@60Hz

Сопротивление:

• 75 Ом

Выходные порты

SDI формат:

• Cовместимость SD-SDI, HD-SDI, 3G-SDI
• Cовместимость SMPTE-259/274/296/372/424/425/292

SDI скорость передачи данных:

• SD-SDI:270M/S
• HD-SDI:1.485G/S
• 3G-SDI: 2.97G/S

SDI разрешение:

• SD-SDI: 480i60Hz 576i50Hz
• HD-SDI: 720P@50/60Hz, 1080i@50/60Hz, 1080P@24@25@30Hz
• 3G-SDI: 1080P@50Hz@60Hz

Сопротивление:

• 75 Ом

VGA Выходной:

• Выходный порт: VGA+стерео аудио
• VGA стандарт сигнала: Совметимость RS-343A/RS-170
• VGA разрешение: 800X600@60Hz, 1024x768@60Hz, 1280x720@60Hz, 1360x768@60Hz, 1920x1080@60Hz
• Диапазон выходного тока: 2mA -  26mA
• Скорость конвертации: Максимально поддерживает 330MSPS

Аудио выходной:

• Тип аудио выхода: Левый/правый стереозвук
• Диапозона аудио: 97-103dB
• Коэффициента гармонических искажений: -95 ~ -98dB
• АЧХ аудио （стандарт 10Hz--20KHz): -0.01 - 0.08dB

Эксплуатационные характеристики:

• Блок питания: DC 5V-30V вход
• Потребляемая мощность: Менее 800mA
• Рабочая температура: 0℃- 60 ℃
• Влажность (без конденсации): 0 ~ 95%
• Электростатическая защита: Стандарт IEC610004-2

Схема подключения конвертера Dr.HD CV 134 SDVA:
