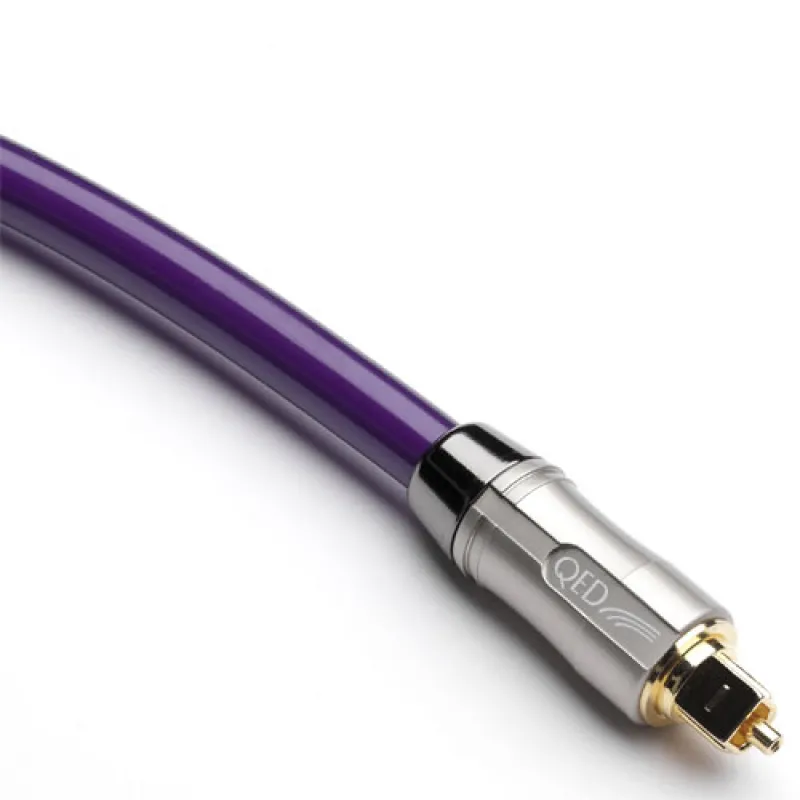

Кабель Toslink QED Reference Optical QUARTZ 1m

QED Reference QUARTZ

Цифровые оптические кабели сегодня широко используются для соединения цифрового аудио сигнала, такого как Sat-ТВ, CD и BluRay плееры с ЦАП или ресиверами. Существует множество преимуществ применения оптического выхода для вашего оборудования-источника сигнала. Оптический выход обеспечивает полную электрическую изоляцию между оборудованием, исключая замыкание через цепь заземления и шум в результате большого внешнего напряжения или силы тока. При быстрой передаче цифрового сигнала с помощью сдвоенной пары электрических кабелей, такие проблемы как переходные помехи на ближнем конце линии могут привести к искажению сигнала; эти проблемы устраняются, благодаря использованию цифрового оптического соединения.

Оптическое волокно состоит из двух материалов: высокого показателя преломления сердечника и низкого показателя преломления оболочки. Свет, который вводится в один конец оптического волокна перемещается по нему с небольшим затуханием (потеря сигнала). Тем не менее, количество потерь сигнала зависит от цвета света, конструкции оптического волокна и используемых материалов.

Оптические волокна могут быть одномодовыми и многомодовыми. Многомодовые волокна отличаются от одномодовых диаметром сердцевины, который составляет 50 микрон в европейском стандарте. Из-за большого диаметра сердцевины по многомодовому волокну распространяется несколько мод
излучения — каждая под своим углом, из-за чего импульс света испытывает дисперсионные искажения и из прямоугольного превращается в колоколоподобный. Многомодовые волокна подразделяются на ступенчатые и градиентные. В ступенчатых волокнах показатель преломления от оболочки к сердцевине изменяется скачкообразно. В градиентных волокнах это изменение происходит иначе — показатель преломления сердцевины плавно возрастает от края к центру. Это приводит к явлению рефракции в сердцевине, благодаря чему снижается влияние дисперсии на искажение оптического импульса. Профиль показателя преломления градиентного волокна может быть параболическим, треугольным, ломаным и т. д. Полимерные (пластиковые) волокна производят диаметром 50, 62.5, 120 и 980 микрон и оболочкой диаметром 490 и 1000 микрон.

Альтернатива разработана QED в виде нашей новой технологии производства кабелей Glasscore™, которая использует пучки оптических волокон из ультратонкого боросиликатного оптоволокна (СОВ) толщиной не более 50 мкм каждое (менее человеческого волоса – см. выше) с целью создания рабочего пучка диаметром в 1 мм, необходимого для соответствия стандартным соединениям Toslink. В новом оптическом кварцевом кабеле передачи сигнала QED используется 210 таких волокон, каждое из которых проводит свет по намного более узкому каналу, что делает различные режимы более схожими, чем в отдельных волокнах большего диаметра.
Поскольку спектр углов преломления света в кабеле меньше, а критический угол внутреннего отражения в стекле больше, чем в ПОВ волокне, диапазон количеств преломлений света сокращается. Таким образом, короткие информационные импульсы больше искусственно не растягиваются и не задерживаются физическим процессом перемещения по кабелю. Кварцевый оптический кабель передачи сигнала значительно превышает технические требования в многоканальном цифровом аудио оборудовании высокой чёткости с пропускной способностью до 12 МГц. В отличие от обычных оптических кабелей, эта пропускная способность не изменяется при сгибании кабеля. Оптический кварцевый кабель более чем в два раза превышает пропускную способность отдельных акриловых стекловолокон и обеспечивает лишь 1/10 затухания сигнала.
• Glasscore™ - Пассивное волокно. Сверхчистый плавленый кварц, который является основным материалом оптического волокна, обладает высокой прозрачностью (оптические потери — несколько процентов на километре длины)
• Высокие числовые апертуры (0,27 - 0,38)
• Пропускная способность от 250 Мб/с и 12 МГц - более, чем в два раза выше пропускной способности обычного акрилового стекловолокна
• Крайне низкие потери < 0,03 дБ/м
• Уникальная боросиликатная стекловолоконная конструкция
• Волокнистые наполнители из кевлара для усиленной разгрузки натяжения кабеля
• Низкая статическая усталость
• Низкие потери на сгибах
• Низкие потери в области контакта оптоволокна и разъема (pistoning эффект)
• Выпускается длиной 0.6м, 1м, 1,5м, 2м, 3м

Характеристики:

• Модель: Reference Optical QUARTZ
• Производитель: QED
20 900руб. за штуку
