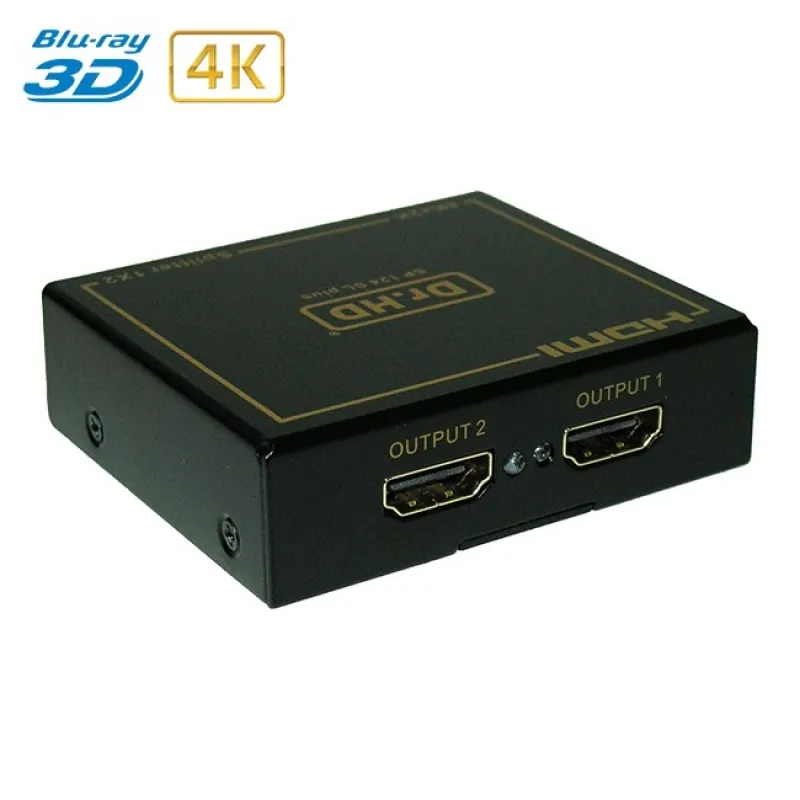

HDMI сплиттер Dr.HD SP 124 SL Plus

Описание

HDMI сплиттер Dr.HD SP 124 SL Plus является продолжением серии сплиттеров SL. Благодаря новым возможностям в линейки сплиттеров Dr.HD SL Plus реализована поддержка Blu-Ray 3D и 4K разрешения!

Такое устройство пригодится для разводки сигнала от HDMI источника (игровой консоли, спутникового/кабельного/эфирного ресивера, Blu-Ray или DVD плеера и т.п.) к 2 телевизорам. Смотреть кино в разных комнатах - пожалуйста! Транслировать новости в 2-х кабинетах - без проблем!

При подключении этот сплиттер определяется источником сигнала как конечное устройство отображения. При просмотре 3D контента на нескольких телевизорах нужно принимать во внимание, что формат 3D “Frame packing” (к примеру, самый распространенный формат Blu Ray) будет возможно смотреть только при условии, что все подключенные к сплиттеру устройства поддерживают этот формат.

Девайс построен на новой серии чипов, поддерживающих защиту входных цепей от статического электричества напряжением до 6000V.

Внимание! Не смотря на столь мощную защиту, все же рекомендуется все подключения производить при выключенном ИЗ СЕТИ оборудовании.

Особенности HDMI делителя Dr.HD SP 124 SL Plus:

• Делитель сигнала с 1 HDMI источника на 2 HDMI потребителя
• Совместимость с HDMI 1.4a, CTS 1.4a и DVI 1.0
• Поддержка протокола HDCP 1.4
• Поддержка разрешений 4K x 2K @ 30Hz, 1080P @ 120 Hz, 1080P 3D @ 60Hz
• Поддержка 3D (TMDS 297MHz)
• Глубина цвета 30bit, 36bit, 48bit на пиксель.
• Поддержка аудио форматов DTS-HD / Dolby-true-HD / LPCM 7.1 / DTS / Dolby-AC3 / DSD
• Поддержка встроенного управления EDID
• Гарантия 2 года

Спецификация HDMI делителя Dr.HD SP 124 SL Plus:

• Версия HDMI: 1.4a
• Версия HDCP: 1.4
• Поддерживаемые разрешения HDMI: 480i/576i/480p/576p/720p/1080i/1080p/2160p
• Поддержка Blu-Ray 3D
• Поддерживаемая глубина цвета: до 48bit
• Поддерживаемые аудиоформаты: LPCM/Dolby AC3/DTS7.1/DSD/DTS-HD
• Уровень входного TMDS сигнала: 1,2В
• Длина входного кабеля: до 16м 24 AWG
• Длина выходного кабеля: до 16м 24 AWG
• Входной DDC сигнал: 5В (TTL уровень)
• Скорость передачи: до 6,75 Гб/с
• Температура хранения: -15 - +55°С
• Рабочая температура: +5 - +35°С
• Относительная влажность: до 85%
• Металлический корпус
• Источник питания: Вход: ~ 220В/0,3А / Выход: +5В/2А

Порядок подключения HDMI делителя Dr.HD SP 124 SL Plus:

1. Отключить и физически отсоединить все коммутируемые устройства от сети 220В.
2. Соединить устройства HDMI кабелями.
3. Подсоединить все устройства к сети переменного тока 220В.
4. Включить все устройства. На передней панели HDMI сплиттера имеется выключатель питания. Его необходимо перевести в положение “ON”.

Процесс логического соединения устройств можно наблюдать по мигающим светодиодам на передней панели HDMI сплиттера. Соединение установлено, когда светодиод начинает светиться ровным светом без морганий.

Комплектность HDMI делителя Dr.HD SP 124 SL Plus:

1. HDMI Сплиттер
2. Блок питания
3. Руководство пользователя
