HDMI DVB-T модулятор Dr.HD MR 125 HD

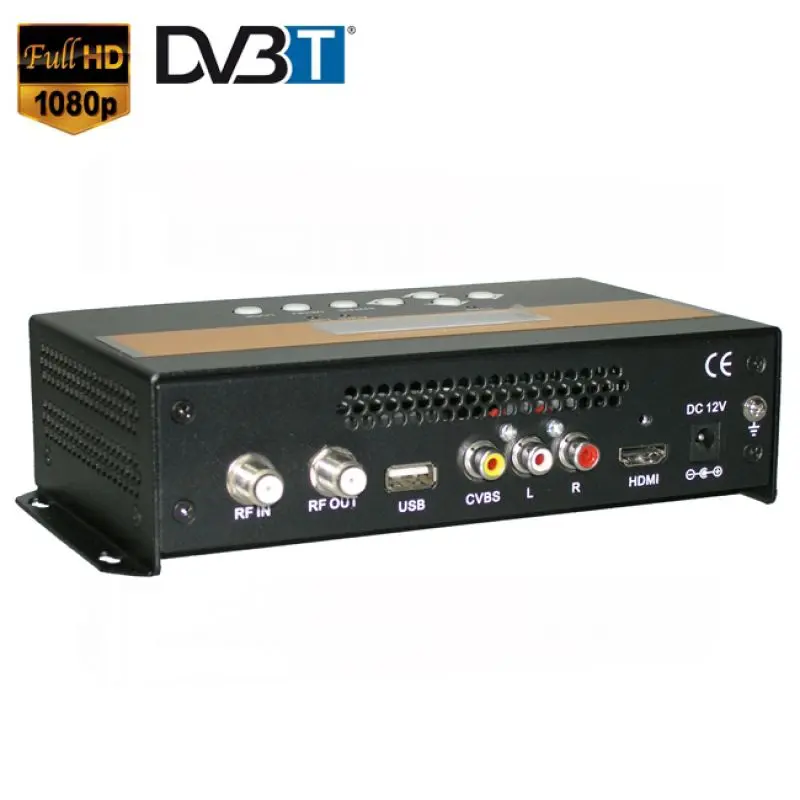

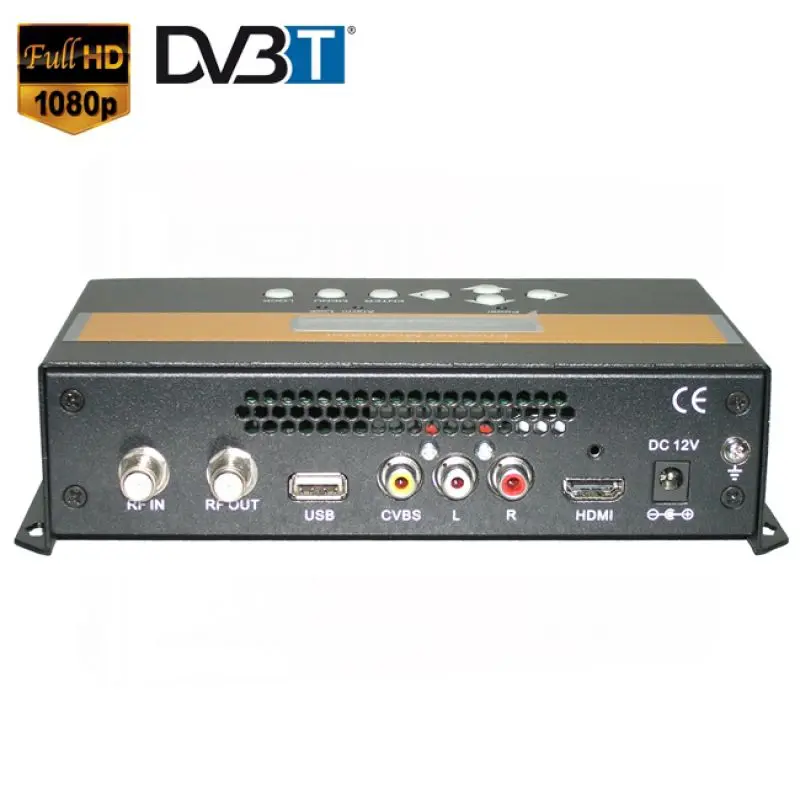

Еще одна крайне интересная новинка для отечественного рынка! Данное устройство преобразует цифровой HD и аналоговый A/V сигналы в эфирные цифровые DVB-T частоты. При этом используется современный кодек MPEG-4 AVC / H.264, что позволяет избежать потери качества изображения и звука. Источники сигнала подключаются к устройству по HDMI, CVBS и L/R Audio интерфейсам.

С его помощью Вы без труда можете замешать сигнал, например от HD-видеокамер, в телевизионный кабель и во всей квартире (офисе, ресторане…) видеть эту картинку!

Данный модулятор будет работать со всеми современными телевизорами, имеющими DVB-T/T2 тюнеры!

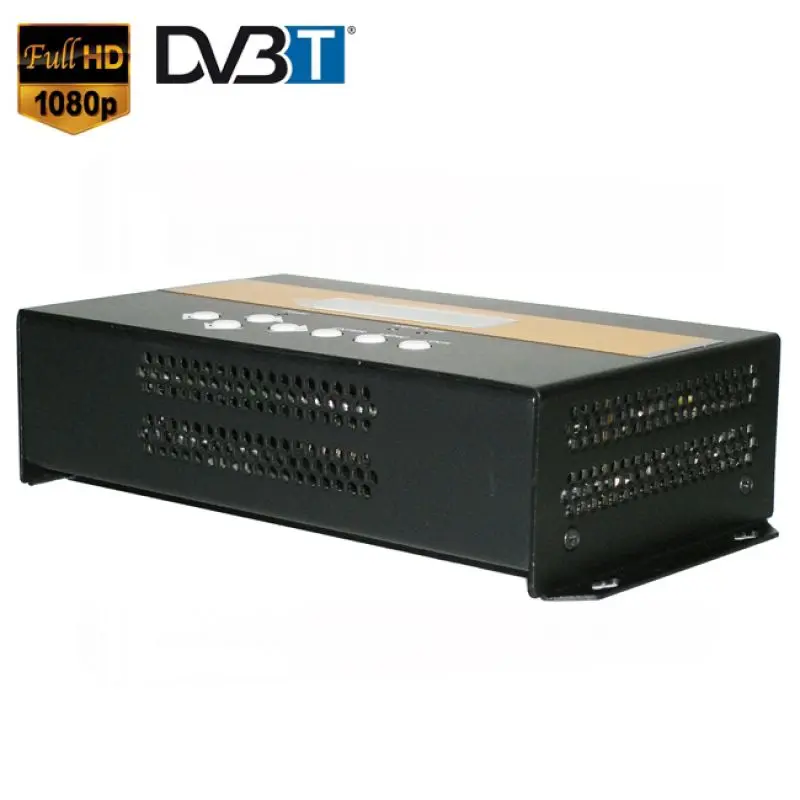

На корпусе имеются клавиши, для ручного выбора эфирной частоты, на которой будет модулироваться HD поток.

В офисе с помощью этого модулятора легко можно добавить в эфирную сеть информационный телеканал компании.

В магазине с помощью этого модулятора не сложно вывести картинку отличного качества с HD-источника на витрину с десятками телевизорами.

В баре или ресторане можно раздать спортивный или музыкальный канал не несколько телевизоров в разных залах, по телевизионному кабелю.

В учебных заведениях можно выводить обучающее видео с DVD сразу на множество экранов в одной аудитории.

При желании, можно вывести на одном из эфирных телеканалов картинку с видеорегистратора. Тогда на любом телевизоре сети вы сможете посмотреть изображение с одной или нескольких видеокамер. Как там моя машина на парковке? Кто там в дверь звонит? Что за шум у бассейна?

Для более требовательных клиентов можно взять HDMI-свитч. Тогда можно будет подключить к этому модулятору сразу несколько HD-источников: медиаплеер, DVD, игровую консоль, спутниковый ресивер и т.п.

Использование HDMI DVB-T модулятора Dr.HD MD 125 HD в качестве беспроводного HDMI удлинителя

Кроме того, имеется возможность использовать этот модулятор как беспроводной HDMI удлинитель!!! Дело в том, что к выходному RF разъему можно подключить не кабель, а дециметровую антенну. Расстояние передачи HD сигнала будет зависить от размера и типа антенны, а так же усилителя.

Во время тестирования мы использовали самодельную антенну. Модулятор показал отличный результат, и сигнал можно было принять в соседнем помещении на расстоянии 20 метров через 2 стены!

Но это, все же, не документированная функция данного устройства. Так что, если есть желание поэкспериментировать, обращайтесь - мы с радостью поделимся с вами опытом.

Внимание! Если источником видео является Mac или PC, рекомендуем дополнительно приобрести сплиттер Dr.HD SP 124 SL Plus для согласования работы модулятора и компьютера.

Спецификации HDMI DVB-T модулятора Dr.HD MD 125 HD:

Модулирование HDMI - Видео
Интерфейс: 1x HDMI
Кодирование: H.264 MP @ L 3.0 / 3.1 / 4.0
Разрешение на входе - Разрешение на выходе
480@59.94/60p - 480@60p
480@59.94/60i - 480@30p
576@50i - 576@25p
720@50/59.94/60p - 720@50/59.94/60p
1080@50i - 1080@25p
1080@59.94/60i - 1080@30p
1080@59.94/60p - 1080@30p
Соотношение сторон: 16:9, 4:3
Скорость передачи: 1.000 ~ 18.000 Мбит
Модулирование HDMI - Аудио
Кодирование: MPEG I (layer 2)
Частота дискретизации: 48 кГц
Скорость передачи: 64, 96, 128, 192, 256, 320 kbps
Модулирование CVBS - Видео
Интерфейс: 1x CVBS (RCA)
Кодирование: H.264 MP @ L 3.0
Разрешение на входе - Разрешение на выходе
480@60p - 480@60p
480@60i - 480@30p
576@50p - 576@50p
576@50i - 576@25p
Соотношение сторон: 4:3
Скорость передачи: 1.000 ~ 18.000 Мбит
Модулирование CVBS - Аудио
Кодирование: MPEG I (layer 2)
Интерфейс: 2x RCA (Left/Right)
Частота дискретизации: 48 кГц
Скорость передачи: 64, 96, 128, 192, 256, 320 kbps
DVB-T модулятор
Стандарт: DVB-T COFDM
Пропускная способность: 6M, 7M, 8M
Модуляция: QPSK, 16QAM, 64QAM
Скорость: 1/2, 2/3, 3/4, 5/6, 7/8
Защитный интервал: 1/32, 1/16, 1/8, 1/4
Режим передачи: 2K, 8K
MER: ≥31dB
RF частоты: 142.5 ~ 946 МГц, шаг 1 кГц
Регулировка RF: -14 ~ + 6dBm, шаг 0,1 дБ
Выходной уровень: 100 ± 10dBuV
RF mix in ATT : 10dB
Общие характеристики
Питание: Внешний блок 12V / 2A
Габариты (мм): 183 (Д) X 110 (Г) X 50 (В)
Масса (г): 480г
Рабочая температура: 0°C ~ 40°C / 32°F ~ 104°F
Температура хранения: -20°C ~ 60°C / -4°F ~ 140°F
Относительная влажность: 20~90% RH (без конденсата)

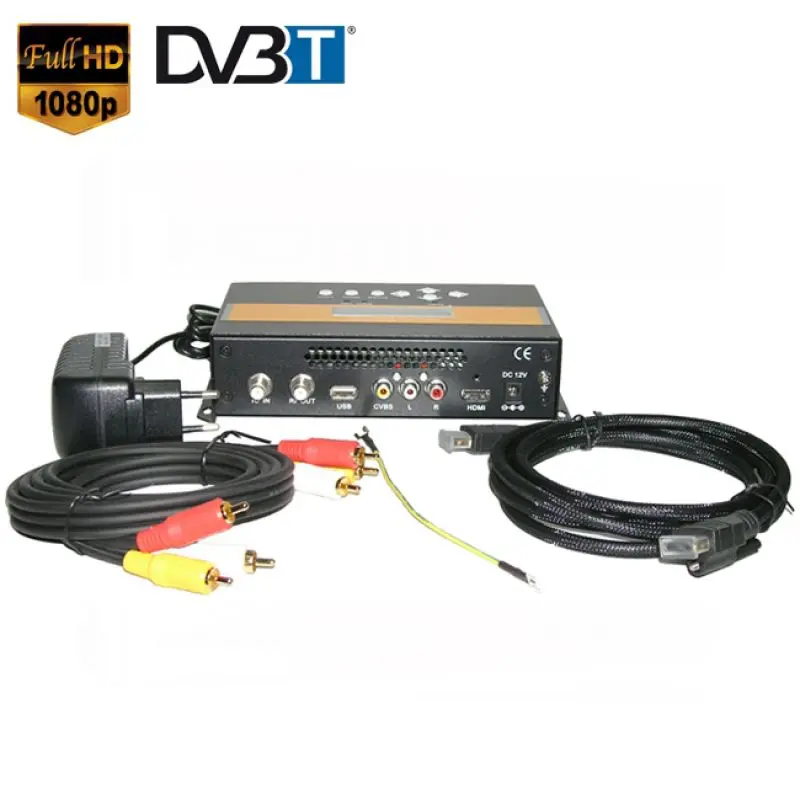

Комплектация HDMI DVB-T модулятора Dr.HD MD 125 HD:

MR 125 HD модулятор - 1 шт
Блок питания 12V - 1 шт
HDMI кабель - 1 шт
RCA кабель - 1 шт
Кабель заземления - 1 шт
Руководство по эксплуатации - 1 шт
