HDMI делитель 1x4 / Dr.HD SP 144 SLA Plus

Этот делитель поддерживает 4Kx2K и 3D! Кроме того, помимо основного своего назначения способен выделить аудио сигнал из HD контента, и подключить, например, усилитель или наушники. Для этого, на заднюю панель устройства вынесены SPDIF и Audio Jack 3.5 mm.

Устройство отлично подойдет как для домашнего использования, так и для магазинов, торговых центров, конференц-залов, образовательных и профессиональных учреждений, в выставочных залах и т.д.

Девайс построен на новой серии чипов, поддерживающих защиту входных цепей от статического электричества напряжением до 6000V.

Внимание! Не смотря на столь мощную защиту, все же рекомендуется все подключения производить при выключенном ИЗ СЕТИ оборудовании.

Особенности HDMI делителя Dr.HD SP 144 SLA Plus:

• 1 вход HDMI на 4 HDMI выхода
• HDMI версии 1.4a
• Поддержка HDCP 1.4
• Поддержка 3D-видео, в том числе с компрессией 3D-форматов до 297MHz TMDS
• Поддержка разрешения экрана до 4K x 2K@30 Гц,1080P@120 Гц,1080P и 3D@60Hz
• Поддержка глубокий цвет до 48 бит на пиксель
• Цифровые аудио форматы DTS-HD, Dolby true-HD/LPCM 7.1/DTS/Dolby AC3/DSD
• EDID переключатель (Что такое EDID и как его применять?)

Спецификация HDMI делителя Dr.HD SP 144 SLA Plus:

• Диапазон рабочих частот: 2.97Gbps
• Входной разъем: 1х HDMI
• Выходые разъемы: 4х HDMI, 1х SPDIF, 1х Audio 3.5 mm
• Электропитание: DC 5В, 1A
• Защита от электростатического разряда: +/- 8 кВ (воздушный разряд), +/- 4 кВ (контктный разряд)
• Вес: 1580 г
• Рабочая температура : От 0 C До + 40 C / 32 F До 104 F°
• Температура хранения: От -20 C До 60 C / От -4 F До 140 F
• Относительная влажность: от 20 до 90% RH (без конденсации)
• Потребляемая мощность (Max): 5W

Комплект поставки HDMI делителя Dr.HD SP 144 SLA Plus:

1. 1x HDMI сплиттер Dr.HD SP 144 SLA Plus
2. 1x адаптер питания 5V1A DC
3. Руководство пользователя

Элементы управления HDMI делителя Dr.HD SP 144 SLA Plus:

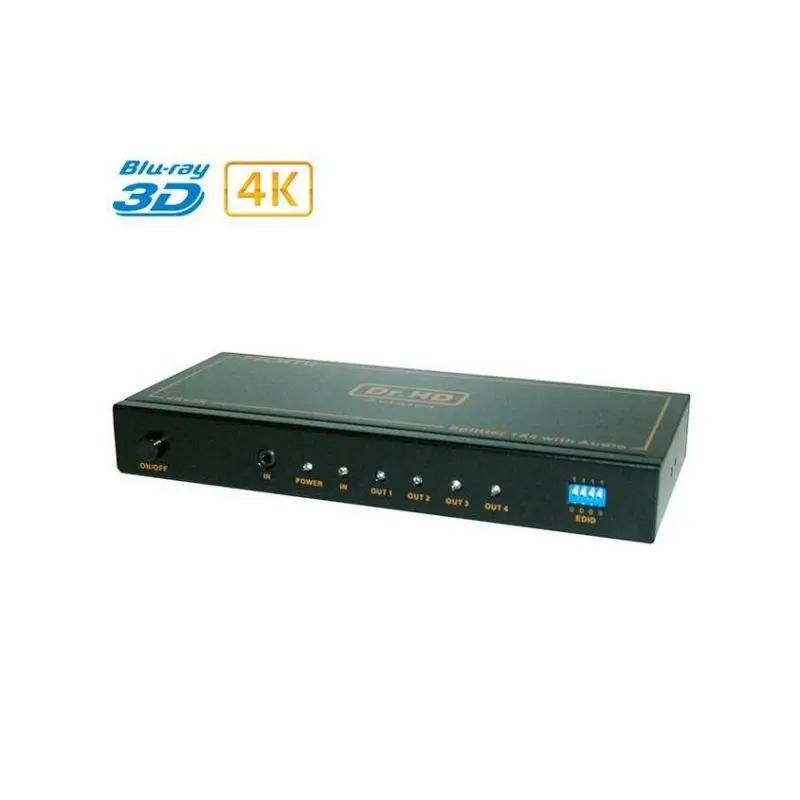

Передняя Панель

1. ON/OFF: кнопка включения/выключения.
2. Индикатор питания: Этот светодиод загорается при подключении устройства с блоком питания.
3. Индикатор входа: Этот светодиод загорается при подключении HDMI источника.
4. 8 индикаторов выхода: эти светодиоды загораются при подключении телевизора к соответствующему HDMI выходу
5. ИК разъем: для подключения ИК правления удаленным источником.
6. Переключение режимов EDID

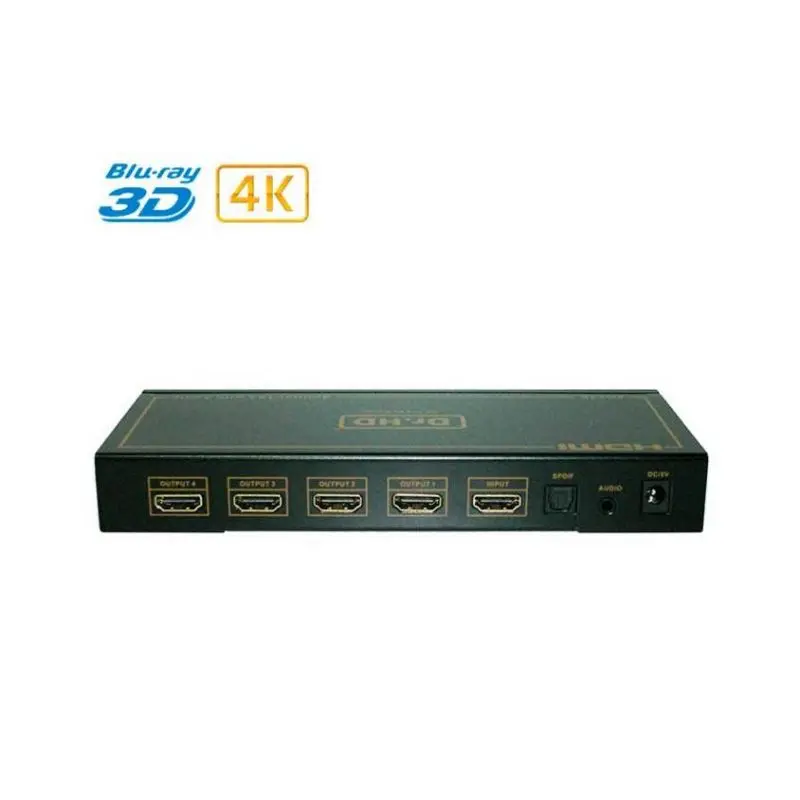

Задняя Панель

1. HDMI вход: разъем для подключения HD источника.
2. 4 HDMI выхода: разъем для подключения HD телевизоров, панелей, мониторов и т.п.
3. 2 Аудио выхода: разъем SPDIF и Audio Jack 3.5 mm
4. DC 5V: разъем для подключения источника питания.

Режимы работы HDMI делителя Dr.HD SP 144 SLA Plus:

0 0 0 0 - Copy EDID from HDMI OUT1
0 0 0 1 - 1080p, 2CH AUDIO
0 0 1 0 - 1080p, DOLBY/DTS 5.1
0 0 1 1 - 1080p, HD AUDIO
0 1 0 0 - 1080i, 2CH AUDIO
0 1 0 1 - 1080i, DOLBY/DTS 5.1
0 1 1 0 - 1080i, HD AUDIO
0 1 1 1 - 3D,1080p, 2CH AUDIO
1 0 0 0 - 3D, 1080p,DOLBY/DTS 5.1
1 0 0 1 - 3D,1080p, HD AUDIO
1 0 1 0 - 4Kx2K, 2CH AUDIO
1 0 1 1 - 4Kx2K, DOLBY/DTS 5.1
1 1 0 0 - 4Kx2K, HD AUDIO
1 1 0 1 - 1080p, 2CH AUDIO
1 1 1 0 - 1080p, 2CH AUDIO
1 1 1 1 - Auto Compare HDMI OUT EDID
